繼電器作為電路控制元件,，能夠產生吸合動作的最小電流,，本次小編就為大家整理介紹下常用的繼電器工作原理作用,。主要有如下幾種作用：

1）擴大控制范圍,。例如，多觸點繼電器控制信號達到某一定值時,，可以按觸點組的不同形式,，同時換接、開斷,、接通多路電路,。

2）放大。例如,，靈敏型繼電器,、中間繼電器等，用一個很微小的控制量,，可以控制很大功率的電路,。

3）綜合信號。例如，當多個控制信號按規定的形式輸入多繞組繼電器時,，經過比較綜合,，達到預定的控制效果。

4）自動,、遙控,、監測。例如,，自動裝置上的繼電器與其他電器一起,，可以組成程序控制線路，從而實現自動化運行,。

繼電器能夠產生吸合動作的最小電流,。在正常使用時，給定的電流必須略大于吸合電流,，這樣繼電器才能穩定地工作,。而對于線圈所加的工作電壓，一般不要超過額定工作電壓的1.5倍,，否則會產生較大的電流而把線圈燒毀,。

就像人也會有生病的時候，繼電器不可能永遠都是正常的,，繼電器失效的主要原因就是繼電器觸點的故障,。

繼電器觸點故障是繼電器失效的核心所在，當觸點實際切換的負載電壓小于起弧電壓,，電流小于lA時,，特別是在中等電流（試驗標準為DC 28V，0.1A）,、低電平（10～30mV,，l0～50μA）或干電路（指繼電器觸點先閉合，后接通毫伏微安級負載）條件下,，觸點實際工作時的失效機理,、失效方式與實際切換額定功率負載全然不同。

正是為了滿足不同負載的不同要求,，不同產品在設計,、制造工藝、檢測,、試驗要求也各不相同,。

因此，在實際選用繼電器產品時,，一定不能錯誤地以為：繼電器的觸點開關適用于從零到規定額定值的所有負載,，更不能以為通過觸點的實際負載比產品標準所規定的額定負載越小越可靠,。

例如能可靠切換220V，10A負載的觸點,，并不一定能可靠地切換10mA的實際負載,，更不可用它往換接低電平或干電路負載。因此,，對中等電流,、低電平，干電路負載建議選用接觸可靠性優良的金屬罩全密封產品,。

一般在可靠性設計中,，降額設計是進步可靠性有效的措施，對其它元器件來講,，假如不考慮其它的因素,，如本錢、體積等,，降額越多,，可靠性越高。但是,，繼電器與其它元器件有不同之處,，并不是觸點所加的負荷應力越小越可靠，這主要是由觸點失效機理決定的,。當觸點電流使用到100毫安時,，觸點的電弧作用明顯減弱，觸點在高溫條件下析出的含碳物質不能被電弧燒掉而沉積在觸點表面,，使觸點接觸電阻增大,，影響接觸可靠性。

當觸點負荷使用在10毫安以下或50毫伏以下時,，接觸可靠性明顯降低,，由于這時電壓無法擊穿觸點表面的膜電阻，將出現低電平失效,。尤其在高溫條件下,，加速了觸點的氧化,，低電平失效表現得更為嚴重,，所以把10毫安以上，50毫伏以下的負載稱為低電平負載,。

繼電器的負荷應力固然不能過小,，但是，技術條件給出的負荷應力,，是觸點的最大額定值,，是在任何情況下都不應該超過的參數,。假如在使用中超過，輕者可造成壽命縮短,，可靠性降低,，重點可燒毀觸點，造成失效,。

這主要是繼電器觸點在大負荷下工作時所產生的飛弧導致觸點被燒熔,，在觸點表面形成凹凸不平，形成機械咬合而無法分開,，觸點負荷越大,，飛弧越大，觸點被燒毀的可能性越大,。從以上分析可知,，適當?shù)慕殿~還是進步繼電器可靠性的有效措施。

觸點負荷的正確使用,，在一般情況下,，負荷應設計在100毫安以上，技術指標給定的額定負荷值的百分之八十以下比較可靠,。值得留意的是,，繼電器觸點的額定負荷值是在阻性負載條件下給定的，當使用的負載是感性,、容性及燈載時,，可產生10倍的浪涌電流，所以假如不是阻性負載,，使用時一般應進行換算,。

另外，我們需要知道繼電器有什么作用,。繼電器是用小電流控制大電流,，保護開關，實現特殊功能,。

實現特殊功能的屬于功能型,。比如說在汽車上的閃過繼電器、雨刮繼電器,、間歇繼電器,，這些都是屬于功能型的繼電器。

對開關起到保護作用的是屬于控制型的,，這個要看用電器的電流是大電流還是小電流,。比如，汽車上大燈喇叭在工作的情況下,，電流比較大,，如果直接用一個 開關去控制繼電器,，很快這個開關就會燒蝕，換個開關無濟于事,；如果加個繼電器,，首先繼電器的觸點上接觸面積比較大，不容易燒蝕,，就算燒了,，換一個繼電器也 很便宜。

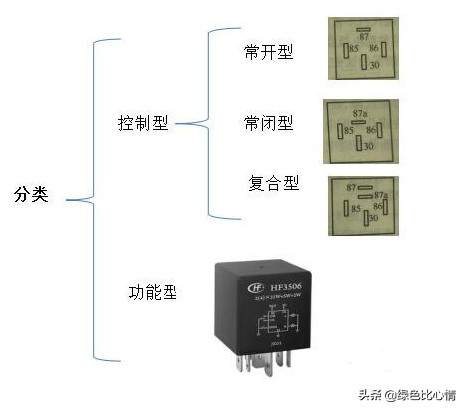

控制型繼電器又分為常開型,、常閉型和復合型,。85.86.30.87這種屬于常開型，然后常閉型的,，87a和30在通電的時候長通,，85和86通電87a和30又?jǐn)嚅_。復合型的可以用在一些選擇性的比如大燈,，大燈有遠光近光,。

復合型的繼電器怎么去接呢？85,、86為一側電源,，另一側開關；30常為電源,，87為控制用電器,，一般30接電源正極。了解了這個,，就可以去判斷比如85,、86什么電，有沒有電,，然后30,、87是干什么的。

有些復合型繼電器上沒有用數字標注這些觸點,，這時候該怎么接呢,？我們看它的插頭都是有特點的，有兩個平行的,、離得比較遠的是85和86,，87和30 是垂直關系。87a在87的內側,，是常閉觸電,，一通電之后30和87會閉合，5插也可以當4插用,；30,、87、87a這邊是一個開關電路,。比如,，需要短接 的時候，我短接這個垂直方向,，一短接之后他控制的用電器是工作的,，如果不工作，那就說明這條線路出問題,，或者用電器壞了,，然后在85.86這個地方可用試 燈，測試的時候一旦打開開關,，一按喇叭,，如果85.86正常，試燈會點亮,，如果不亮,，說明85和86兩側有問題。

以上是繼電器使用檢測的一些小技巧,，你只需要了解他們工作原理,，分得清連得是什么線，然后就可以去檢測繼電器電路排查簡單的故障問題了,。
