XF400 緊湊型氣象站
產品簡介
XF400緊湊型氣象站是針對多領域氣象參數進行監測的儀器,。設備創新性地將氣象標準四參數即大氣溫度、濕度,、氣壓,、光學雨量,，通過一個高集成度結構來實現,，可實現戶外氣象參數24小時連續在線監測，通過數字量通訊接口將四項參數一次性輸出給用戶,。
應用領域
· 氣象監測 · 微型環境監測 · 網格化環境監測 · 農業氣象監測
· 交通氣象監測 · 光伏環境監測 · 風力發電氣象監測
產品特點
· 小型化 · 一體式設計
· 高集成度 · 模塊化,，無移動部件
· 方便安裝 · 一年質保
· 防護罩特殊工藝隔熱處理 · 支持擴展參數測量
· 免費的測試軟件（XF_PcSoftV1.0向您的專屬銷售人員索取）
產品技術參數
監測參數 測量范圍 精度 分辨率 采樣頻率
空氣溫度 -40-85℃ ±0.3℃@25℃ 0.01℃ 1HZ
空氣濕度 0-100%RH ±3%RH （10%-90%RH,無凝露） 0.01%RH 1HZ
大氣壓力 500-1100hPa ±0.5hPa（25℃,，950-1100hPa） 0.1hPa 1HZ
降雨量 測量形式：光學,；測量范圍：0-200mm/h；分辨率：0.01mm,；采樣頻率：1HZ
工作溫度 -40℃—80℃
輸出信號 標準產品為RS485接口,，ModbusRTU；
可定制SDI-12(需另購模塊）
很高輸出頻率 被動模式：1/S 主動模式：1/min
供電 DC9-30V
防護等級 IP65
固定方式 標準產品為套筒式固定,，見產品尺寸圖,。（可選配法蘭盤固定或折彎板固定方式）
固定支架 標準產品無，可選配1.5米,、1.8米支架（需另購）
線纜 3米線纜（可選配10米通訊線纜）
備注說明 1,、大氣溫度、濕度,、氣壓三個參數集成在一起的傳感器安裝在一個三層戶外防輻射罩內,，防輻射罩采用PC+纖維特殊比例配置，內部噴涂隔熱層很大程度減少太陽輻射的影響,。無移動部件,，保證了長時間測量數據的準確度。
2,、光學降雨量：自動感應雨水降落在它的外表面,，根據雨滴大小和數量來計算出降雨量。光學雨量計與傳統物理翻斗式雨量筒比較,，精準程度是它的弱項,，大部分時間光學雨量計的讀數會接近翻斗但是異常事件會有顯著偏差（暴雨）。但它沒有移動部件,，更適合應用在無法使用翻斗雨量監測的情況如：移動監測,、無法維護的場所。與翻斗式與量相比光學雨量對少量的降雨具有更高的靈敏度并且不受安裝場所限制的領域,。
3、XF_PcSoftV1.0：耘農智慧公司針對XF系列緊湊型氣象站開發的上位機讀取軟件
?規格可能更新不預先通知

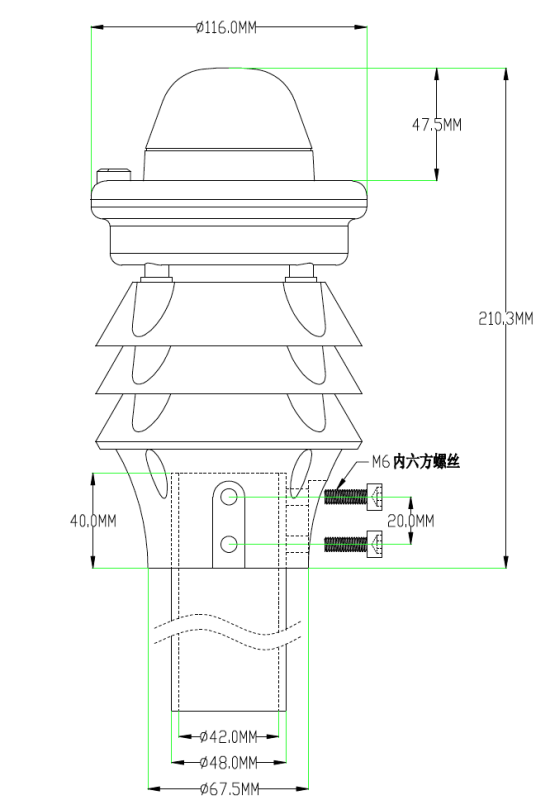

產品尺寸

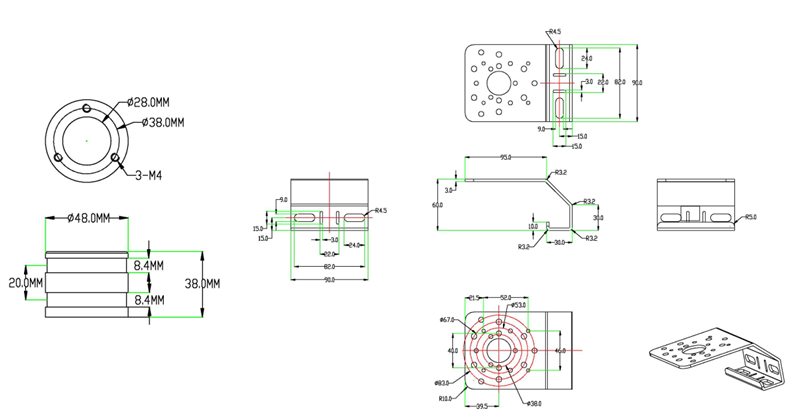

配套轉接件

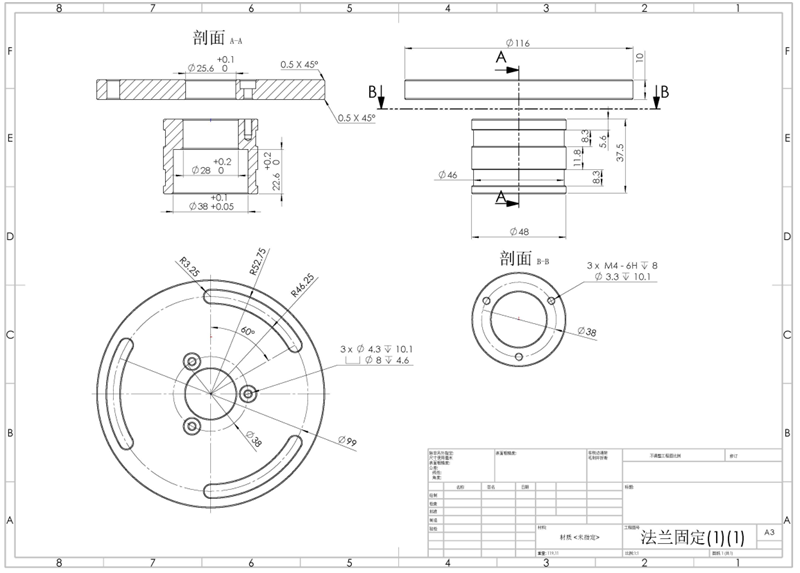

法蘭盤固定方式：
折彎板固定方式：
MODBUS RTU通訊協議（適用于緊湊型氣象站XF600） 波特率：9600
數據位：8
停止位：1
校驗位：無
1.1 CRC說明：
以下所有說明中,，MODBUS RTU 協議中的CRC16兩字節,，按照MODBUS規定：低字節在前，高字節在后,。
以下說明中,，假定傳感器地址0xFF（傳感器缺省地址為FF）
1.2 返回錯誤碼規定：
傳感器對于錯誤指令的接收(包括CRC16效驗錯誤),，均實行不返回錯誤碼方式。上位機可在指令發出200ms后收不到返回數據時認為發出指令失敗,，可重新發送指令,。
1.3 標準MODBUS 寄存器說明
特別注意：MODBUS 命令中寄存器的數量或長度一項均為兩字節16 位為一個單位（高字節在前，低字節在后）,，而非單字節8 位為一個單位,。
用戶應保證命令中寄存器的地址和數量這兩項參數的范圍在本系統規定范圍之內。如果超出范圍,，傳感器的輸出結果將無法預測,，用戶應在上位機軟件設計中保證MODBUS 命令符合本手冊要求，支持最小問詢周期為1S/次,。
輸入寄存器：用功能碼 03 讀
地址 操作 內容 備注
0x0001 只讀 噪聲,放大10倍的16進制數如0x01193表示403/10=40.3dB
0x0002 只讀 硫化氫/TVOC,，16進制數
0x0003 只讀 SO2濃度，16進制數,，如0x0172表示SO2濃度為370ppb
0x0004 只讀 NO2濃度,，16進制數，如0x0036表示NO2濃度為54ppb
0x0005 只讀 CO濃度,，16進制數,，如0x0A00表示CO濃度為2560ppb
0x0006 只讀 O3濃度，16進制數,，如0x0123表示O3濃度為291ppb
0x0007 只讀 PM2.5濃度,，16進制數，如0x0172表示PM2.5濃度為370ug/m³
0x0008 只讀 PM10濃度,，16進制數,，如0x0193表示PM10濃度為403ug/m³
0x0009 只讀 空氣溫度，加40放大100倍的16進制數,，如0x1B00表示6912/100-40=29.12℃
0x000A 只讀 空氣濕度,，放大100倍的16進制數，如0x1603表示5635/100=56.35%
0x000B 只讀 大氣壓強,，放大10倍的16進制數,，如0x2784表示10116/10=1011.6hPa
0x000C 只讀 風速，放大100倍的16進制數,，如0x0125表示293/100=2.93m/s
0x000D 只讀 風向,，放大10倍的16進制數，如0x0C14表示3092/10=309.2° 北為0°
0x000E 只讀 10分鐘雨量,，放大10倍的16進制數,，如0x0016表示2.2mm
0x000F 只讀 輻射，16進制數，如0x0172表示輻射強度為為370W/㎡
0x0010 只讀 光照,，放大100倍的16進制數,，如0x0123表示光照強度為2.91Klux或2910lux
0x0011 只讀 紫外指數
0x0012 只讀 CO2，16進制數,，如0x01F4表示CO2濃度為500ppm
0x0013 只讀 負氧離子,，縮小10倍的16進制數，如0x01F4表示負氧離子個數為5000個
0x0014-
0x001f 只讀 保留
0x0020 只讀 電子羅盤,，16進制數,，如0x0036表示目前指向54° 北為0
0x0021 只讀 俯仰角1 定制
0x0022 只讀 俯仰角2 定制
0x0023 只讀 俯仰角3 定制
0x0024 只讀 經度-1 定制
0x0025 只讀 經度-2 定制
0x0026 只讀 緯度-1 定制
0x0027 只讀 緯度-2 定制
0x0028 只讀 海拔 定制
1.4通訊示例
下面舉例介紹一下利用 Modbus RTU 命令訪問系統寄存器的方法：
1、讀取多個輸入寄存器（6個實時數據）命令
發送：FF 03 00 09 00 06 00 14
FF 03 00 09 00 06 00 14
系統地址 功能碼 寄存器地址 寄存器數量 軟件自動產生的CRC16校驗位
回答：FF 03 0C 1A 57 0C 5F 27 83 00 11 0C 14 00 01 DD CF
FF 03 0C 1A 57 0C 5F 27 83 00 11 0C 14 00 01 DD CF
系統地址 功能碼 數據段字節數量 數據段數據 CRC16校驗位
解析數據：
0x1A57= 0x1A * 256 + 0x57= 6743
溫度 = 6743/100-40=27.43℃
0x0C5F= 0x0C * 256 + 0x5F= 3167
濕度=3167/100=31.67%RH
0x2783= 0x27 * 256 + 0x83= 10115
氣壓=10115/10=1011.5hPa
0x0001=1
雨量=1/10=0.1mm
2,、讀取單個輸入寄存器命令
發送：FF 03 00 09 00 01 41 D6
FF 03 00 09 00 01 41 D6
系統地址 功能碼 寄存器地址 寄存器數量 軟件自動產生的CRC16校驗位
回答：FF 03 02 1A 57 DB 0E
FF 03 02 1A 57 DB 0E
系統地址 功能碼 數據段字節數量 數據段數據 CRC16校驗位
解析數據：
0x1A57= 0x1A * 256 + 0x57= 6743
溫度 = 6743/100-40=27.43℃
3,、讀取地址寄存器命令
發送：00 03 00 00 00 01 85 DB
00 03 00 00 00 01 85 DB
功能碼 寄存器地址 寄存器數量 軟件自動產生的CRC16校驗位
回答：00 03 02 00 01 44 44
00 03 02 00 01 44 44
功能碼 數據段的字節數量 數據段數據 CRC16校驗位
數據段數據為0x0001 =01 表示系統地址為01
4、修改內部寄存器（系統地址）命令（把地址改為0x33）
發送：00 06 00 00 00 33 C8 0E
00 06 00 00 00 33 C8 0E
功能碼 寄存器地址 新地址 CRC16校驗位
回答：00 06 00 00 00 33 C8 0E （表示修改成功））
00 06 00 00 00 33 C8 0E
功能碼 起始地址 新地址 CRC16校驗位
5,、設置雨量累計時間
發送：00 06 01 07 00 0A B8 21
00 06 01 07 00 0A B8 21
功能碼 寄存器地址 累計時間（10分鐘） CRC16校驗位
回答：00 06 01 07 00 0A B8 21 （表示修改成功）
00 06 01 07 00 0A B8 21
功能碼 起始地址 累計時間（10分鐘） CRC16校驗位
注：設備出廠默認為連續累計不清0模式,。
將雨量累計時間設置為0時，設備不自動清零降雨量,，一直累計,，可通過斷電重啟或重新設置雨量累計時間的方式將降雨量清零（可定時下發00 06 01 07 00 00 38 26指令清0）
補充協議：(默認設備地址為FF)
主動上報周期 （寄存器地址0x01 0A） 單位為min，0代表不上報
00 06 01 0A 00 0A 29 E2 (設置主動上報周期為10分鐘)
主動上報長度 （寄存器地址0x01 0B ）
00 06 01 0B 09 05 3E 76(主動上報寄存器地址09-0D)
波特率 （寄存器地址 0x0102）
00-06分別代表2400,、4800,、9600、19200,、38400,、57600、115200
00 06 01 02 00 02 A9 E6（設置波特率為9600,，非專業人士請勿自行更改）
