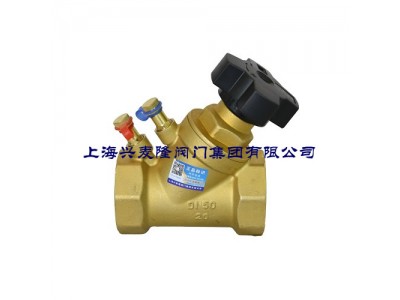

黃銅靜態平衡閥

功能及應用

      BSSVP靜態平衡閥適用于空調、采暖及工藝水系統,，對系統進行靜態水力平衡,，并且可以通過靜態平衡閥的測量功能對系統進行故障診斷,。

工作原理

 BSSVP靜態平衡閥安裝在水系統的不同位置,，通過手動設定閥門不同開度，改變管網阻力分布,，調節循環水系統支路或末端之間的靜態水力平衡,，保證不同支路或末端達到設計流量。

產品特點

1.       精確流量控制：

2.       數字手輪開度指示：

3.       開度鎖定簡單：

4.       具有關斷功能,，通過手輪進行關斷：

5.       具有自密封壓力測量口,。

技術參數

公稱通徑	DN15-DN50
承壓等級	PN16/PN25
工作溫度	-10～120℃
工作介質	空調冷熱水、乙二醇溶液
連接標準	G螺紋依據標準GB/T7
設計標準	GB/T28636-2012



零件材質

1	閥體	黃銅
2	閥芯	銅合金
3	閥座密封	PTFE
4	閥蓋	黃銅
5	閥桿	銅合金
6	鎖定芯桿	銅合金
7	手輪	聚酰胺塑料
8	閥桿密封	EPDM O-型圈
9	測量嘴	黃銅

外形尺寸

口徑	L（mm）	H（mm）	D
DN15	80	114	G1/2
DN20	84	116	G3/4
DN25	98	119	G1
DN32	110	136	G1-1/4
DN40	120	138	G1/2
DN50	150	148	G2



閥門kv值

圈數	DN15	DN20	DN25	DN32	DN40	DN50
0.5	0.86	0.90	1.51	1.92	2.49	3.58
1.0	1.50	1.55	2.28	3.44	4.43	6.28
1.5	2.08	2.14	3.02	5.42	7.08	9.36
2.0	2.27	2.66	3.67	7.28	9.41	12.29
2.5	2.64	3.43	4.47	9.28	12.30	15.89
3.0	2.92	3.96	5.72	12.20	16.36	21.59
3.5	3.31	4.53	7.04	15.11	19.90	28.00
4.0	3.61	4.96	7.87	17.25	23.98	33.61
4.5	3.88	5.71	8.89	19.45	27.51	38.78

安裝使用說明

    靜態平衡閥一般安裝于系統的回水管,，當與動態壓差平衡閥配套使用時,，安裝于供水管。通常,，靜態平衡閥與彎頭或水泵連接時,，需要保持一定的直管段安裝距離;當與彎頭連接時，需要保持一定的直管段安裝距離：當與彎頭連接時,，遵循閥前5d,，閥后2d原則：當與水泵連接時,，遵循10d原則,。
