LED全球首推BT194E-2SY BT194E-9SY BT194E-3S4

LED全球首推BT194E-2SY BT194E-9SY BT194E-3S4

LED全球首推BT194E-2SY BT194E-9SY BT194E-3S4

上海沈電電氣有限公司是一家為智能電網用戶端提供智能電力監控、電能管理,、電氣安全,、系統性解決方案的生產企業之一。公司始建于2009年,，建有研發中心,、自動化生產車間,，并和國內大學組成為產學研聯合體,。專業生產諧波保護器、多功能儀表,、數顯儀表,、開關柜智能操控、微機綜合保護器,、導軌式電能表,、溫濕度控制器,、KBO控制與保護開關、自復式過欠壓保護器,、電動機保護器,、智能除濕器、無線測溫裝置,、智能照明控制模塊,、消防電源監控模塊、雙電源自動轉換開關,、負荷隔離開關,、刀開關、火災監控探測器,、變頻器,、軟起動器、KBO,、KB0,、HPD1000、HPD99,、PD194E-9S4,、ACR220E、CPS,、PD197E,、PCM600

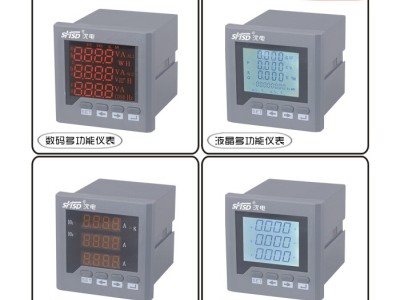

多功能電力儀表（智能配電監控儀）用于配電系統的測量監視與控制。儀表可真有效值測量電壓,、電流,、有功功率、無功功率,、視在功率,、功率因數、頻率,、有功/無功電能,。6路數字量輸入用于監視開關狀態，兩路繼電器輸出用于控制開關,，兩路模擬量輸出用于DCS系統或工業監控設備,。多功能電力儀表將精確測量、智能化多功能和簡單人機界面結合在一起,。


◆特性
◇測量：三相電壓,、電流,、有功功率,、無功功率、功率因數、電網頻率,、有功電能,、無功電能
◇計量：正反向有功電能,，感性容性無功電能
◇顯示：三排LED數碼管顯示,，可視度高
◇通訊：RS485通訊，MODBUS-RTU協議
◇輸出：2路電能脈沖輸出(脈沖常數10000imp/Kwh)
◇擴展：可直接從電流,、電壓互感器接入信號,，現場可編程設置輸入?yún)?shù)變比
◇配選：可附加模擬量4-20mA變送輸出，開關量輸入,、開關量輸出,，上下限越限報警功能
◇用途：適用于各種進線回路、大容量配出電回路中電參數的完整監測和管理


◆選配功能
◇多功能電力儀表（智能配電監控儀）具備多種擴展功能的輸入方式可供選擇：通訊接口,、模擬量輸出,、繼電器輸出、電能脈沖輸出,、事件記錄功能,。
◇多功能電力儀表（智能配電監控儀）具有極高的性能價格比，可以直接取代常用電力變送器,、測量指示儀表,、電能計量儀表以及相關的輔助單元。作為一種先進的智能化,、數字化的電網前端采集元件,、已廣泛應用于各種控制系統、SCADA系統和能源管理系統中,、變電站自動化,、配電網自動化、小區電力監控,、工業自動化,、智能建筑、智能型配電盤,、開關柜中,，具有安裝方便、接線簡單,、維護方便,、工程量小、現場可編程設置輸入?yún)?shù),、能夠完成業界不同PLC,、工業控制計算機通訊軟件的組網。


◆典型應用
多功能電力儀表的應用領域非常廣泛而且便于系統集成,，凡是有電力供應的地方都有它們的用武之地,，特別是在對電力品質、電力安全有較高要求的場合以及有自動化需要的場合,。它適用于如下領域,，并且已有眾多成功應用經驗。
◇能源管理系統
◇變電站自動化
◇配電網自動化
◇小區電力監控
◇工業自動化
◇智能建筑
◇智能型配電盤,、開關柜

1,、外形尺寸：120*120*112（mm）  開孔尺寸：112*112（mm）   精度：0.5級

BT194E-2SY 全部電量參數

BT194E-2S4 全部電量參數

BT194E-2S7A 四象限電能三相電流

BT194E-2S9A 三相電壓、電流和電能

BT194E-2S7 四象限電能

BT194E-2S9 三相電流和有功電能

2,、外形尺寸：96*96*112（mm）  開孔尺寸：92*92（mm）  精度：0.5級

BT194E-9SY  全部電量參數

BT194E-9S4  全部電量參數

BT194E-9S7  四象限電能

BT194E-9S9  三相電流和有功電能

BT194E-2S7A  四象限電能三相電流

BT194E-2S9A  三相電壓,、電流和電能

3、外形尺寸：80*80*85（mm）  開孔尺寸：76*76（mm）  精度：0.5級

BT194E-3S4  全部電量參數

BT194E-3S7  四象限電能

BT194E-3S9  三相電流和有功電能

BT194E-3S7A  四象限電能三相電流

BT194E-3S9A  三相電壓,、電流和電能
