三門峽風淋室廠家教大家如何對風淋室進行組裝和接線,，具體過程如下：

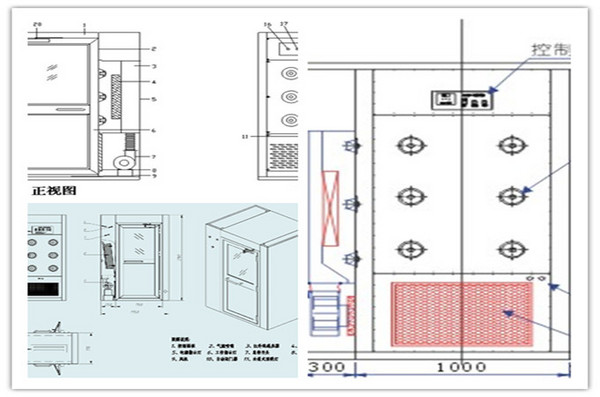

風淋室做為無塵車間進出提供凈化吹淋的***道關口,，風淋室在送往安裝現場后，一般都是散件形式的,，因此就要對風淋室進行組裝及接線,，正確調試后，風淋室才能正常使用,，不同廠家生產的風淋室可能設計不同,，但是其基本原理和方法大同小異，現就青島華創環?？萍脊旧a(chǎn)的風淋室組裝方法分享給大家參考：

一,、風淋室如何接線

1.電源：支持24V電流電源或24V交流電源，其接線方法參考風淋室控制接線圖,。

2.輸入：為X段的接線柱

X1:外門點動開關 X2:內門電動開關 X3:外門門磁 X4：內門門磁

X5:風淋室內紅外探頭 X6：空 X7:外門放夾 X8:內門放夾

3.顯示：9針串口線與液晶文體屏連接,，文本屏上接板上的直流24V電源輸出端。

4.輸出：繼電器板連接針接口

為R1-R8的接線端子R1～R2共用COM1-2,R3～R4共用COM3-4,R5～R6共用COM5-6,R7～R8共用COM7-8.

R1接外閉門器SL端,，COM1-2接閉門器GND,，R2接內閉門器SL端，COM1-2接GND端,。

R3/R4接風機繼電器,，COM3-4接220V交流電L端，R5/R6接照明燈COM5-6接220V交流電L端,，R7接緊急開關,，R8接狀態燈，COM7-8接GND端。

二,、操作方法

點擊屏幕上任間按鈕,，背景燈亮，更改設置點擊下箭頭按鈕系統進入設置界面,，對應1外門,、2內門、3風機三項的時間設置,，按數字1進入外門設置,，點擊按鈕SET鍵數字閃爍點擊按鈕左箭頭或者右箭頭更改個位十位或者百位數字，更改完畢點擊ENT鍵保存設置,，ESC鍵后退到上一個設置,，ALM為緊急按鈕。

三,、風淋室工作流程

風淋室外點動開門開關,，風淋室外門立刻打開，人員進入等***一名人員進入后開始計時關門,，門關后紅外探頭檢測,，啟動風機吹風完畢，后門打開***一名人員走出來開始計時關門,，內點動開門并觸發后,，內門打開，人員進入后內門關閉,，前門立刻打開。

四,、常見問題及對應方法

風淋室系統出現問題或不工作時,，首先看文本顯示器提示，外外門關閉外門指示點應該為白色,，內門關閉內門指示點應該為白色,，當風機工作時風機指示點應該為白色，外門防夾有觸發時對應點應該為白色,，內門防夾有觸發時對應點應該為白色,，如果以上對應點沒有動作就跟進相關的線路。門閉合時門磁為閉合狀態,，防夾紅外探頭當有物體阻擋時為閉合狀態,，紅外探頭當檢測有人員時為閉合狀態。
