一,、拆機

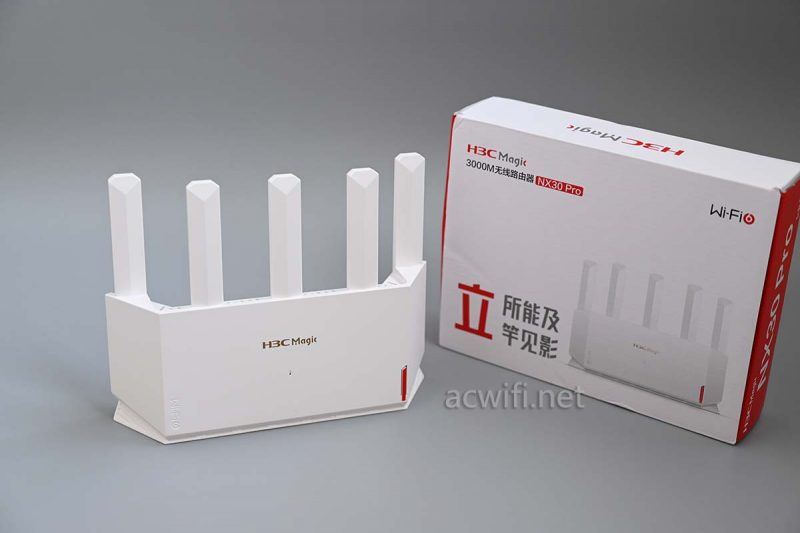

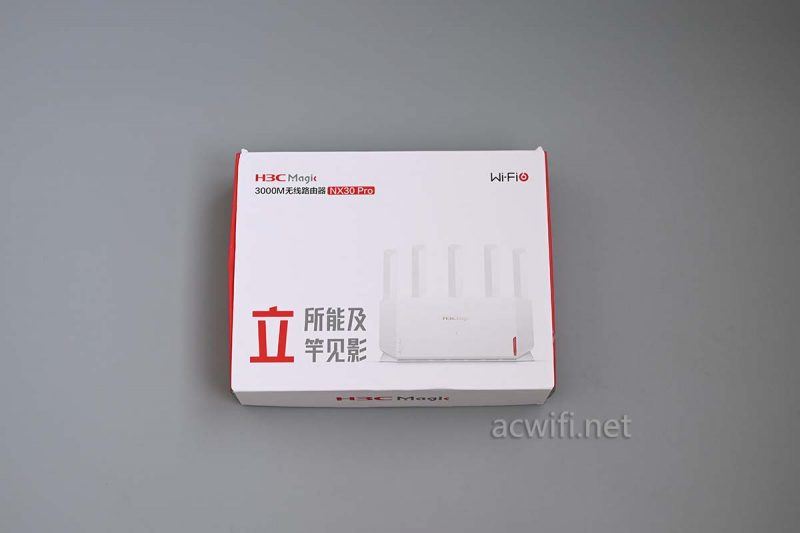

H3C NX30 Pro的外包裝：
取出機身

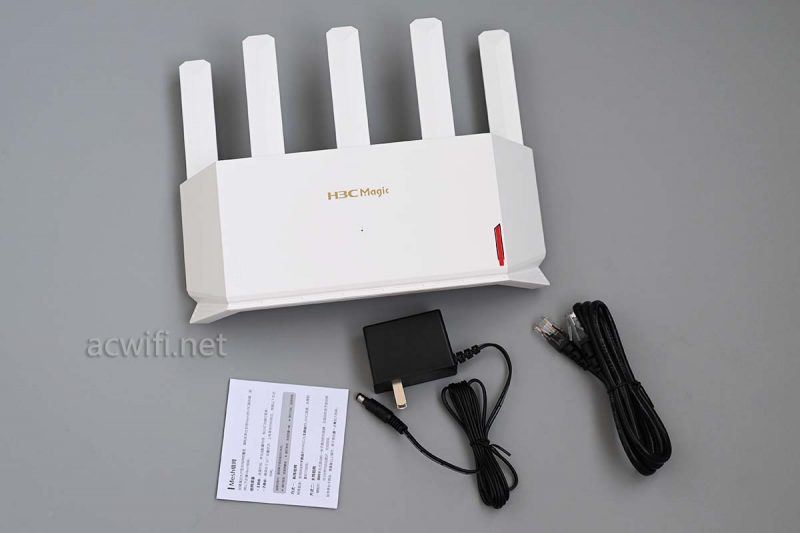

所有配件：

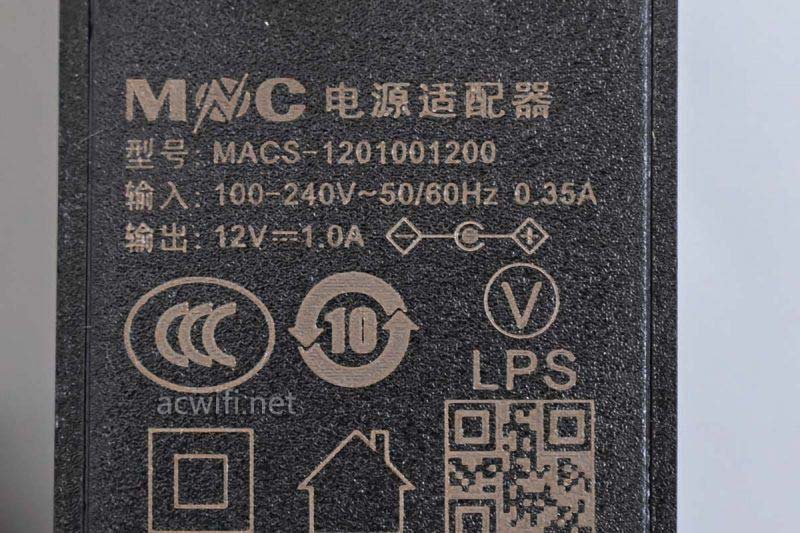

電源輸出規格是12V/1A，
實測聯網后的待機功率是4.7W,，不高,。
機身上有五根單頻天線，其中兩根2.4G,，三根5G：
機身背面好多散熱孔：

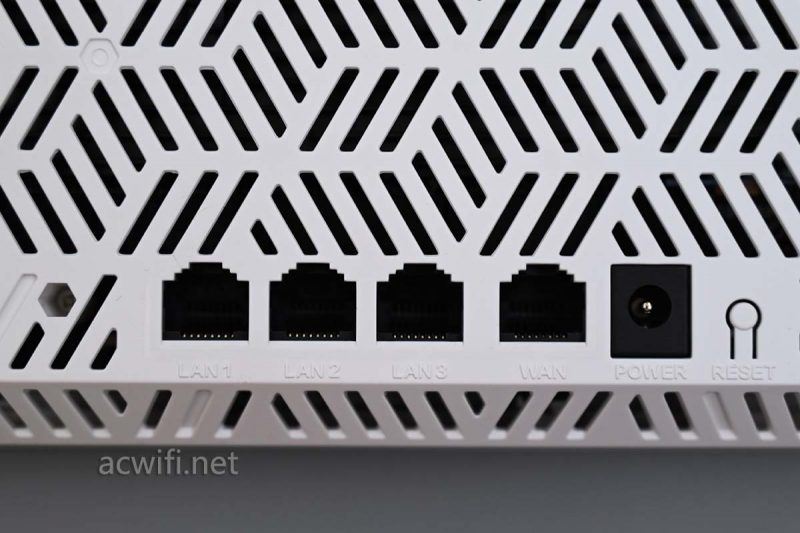

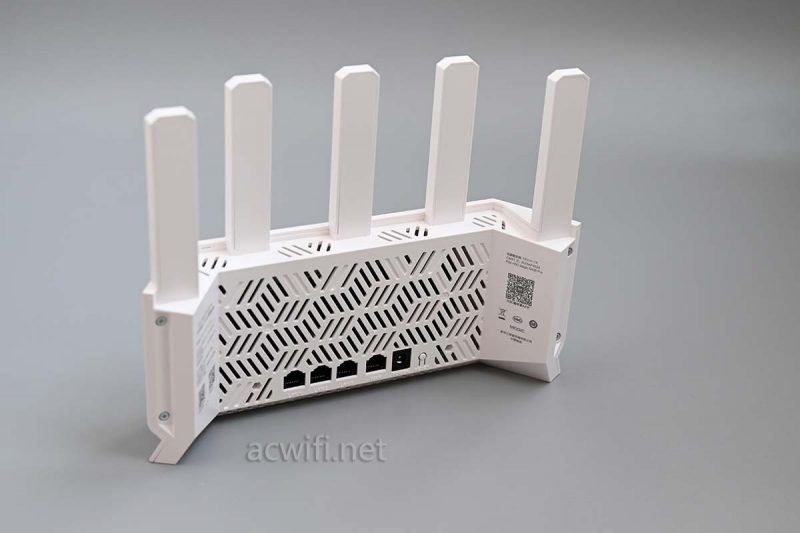

一共四個千兆網口,，靠近電源接口的是WAN口：

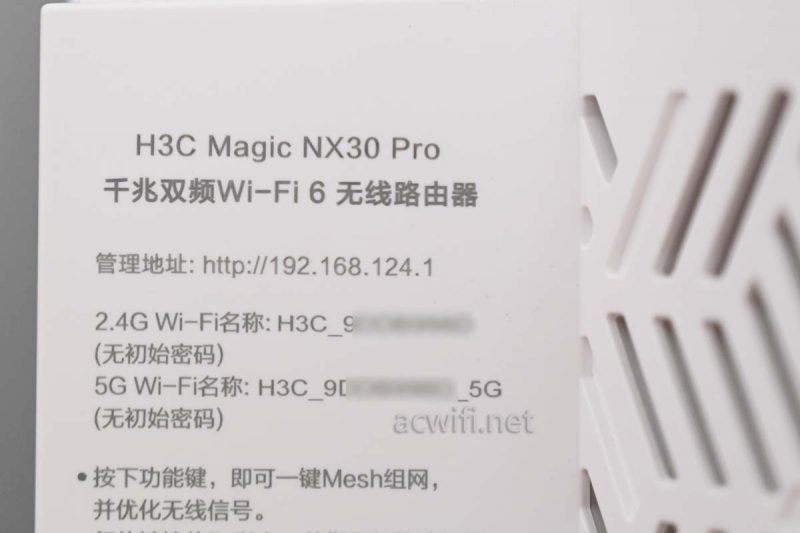

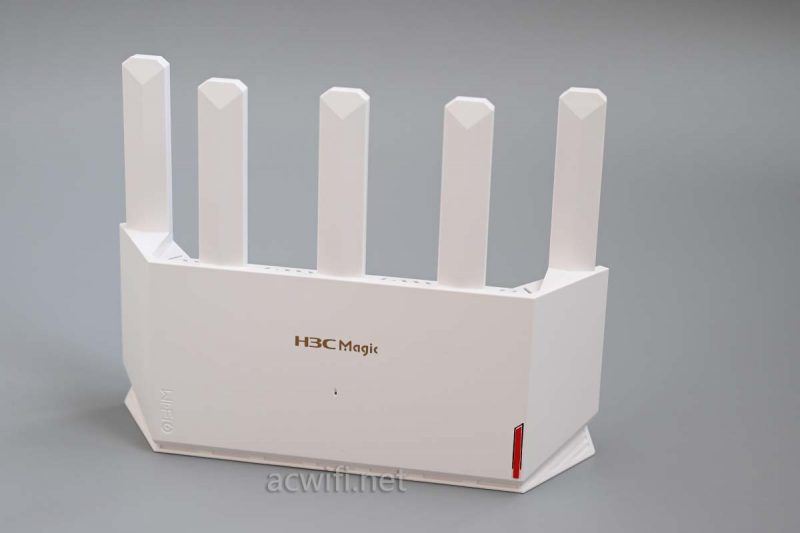

型號：H3C Magic NX30 Pro

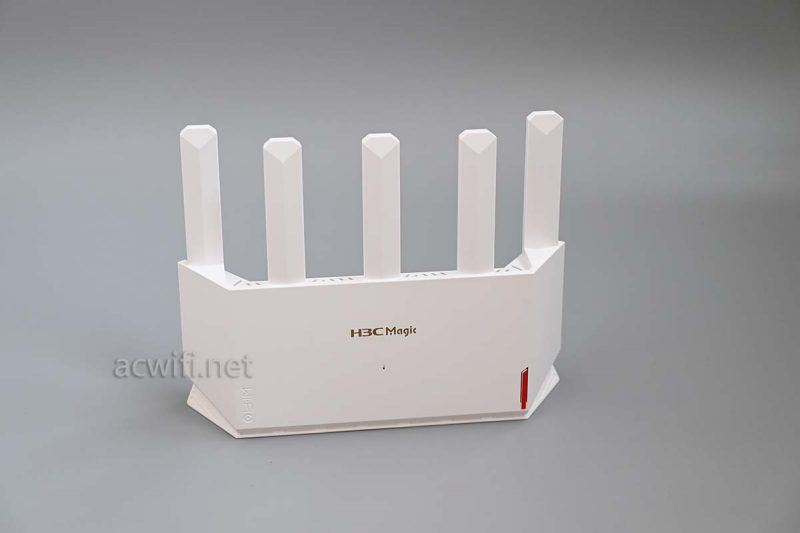

機身正面的紅色點是MESH鍵：

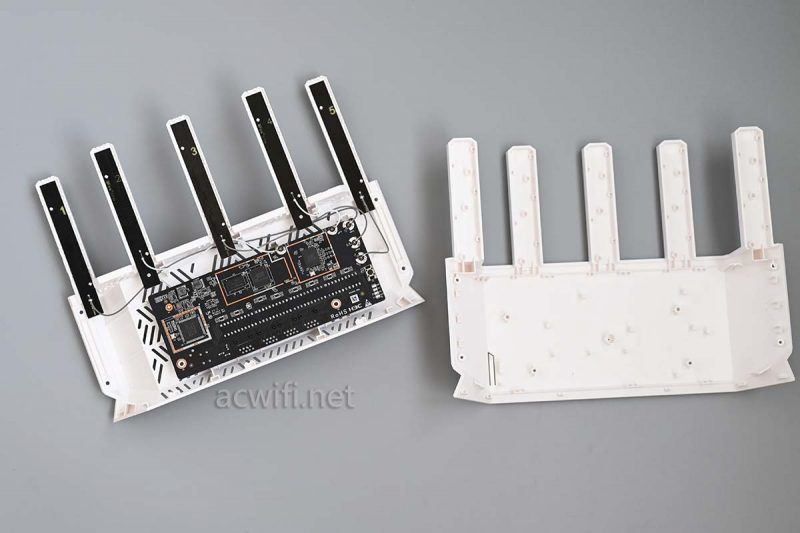

開拆,，由于天線也是外殼的一部份， 要一起對半分開,，卡扣成倍增加多,，所以呢，拆得比較費勁,。

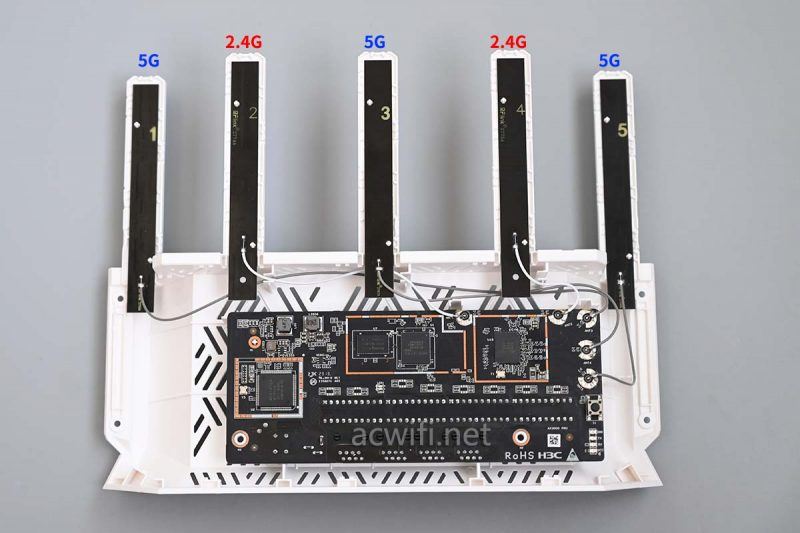

五根PCB天線分布如下：

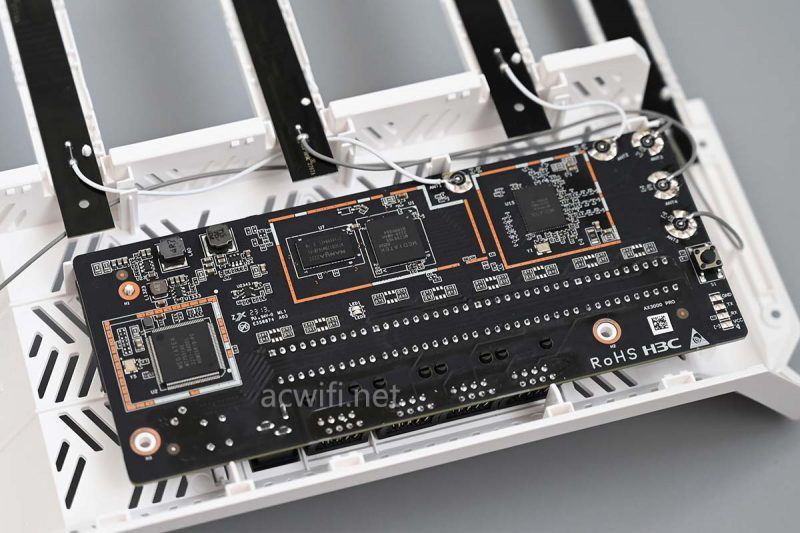

Mediatek的芯片方案,，上面的絲印比較清晰：
翻過去主板的另一面：
有一片散熱器：

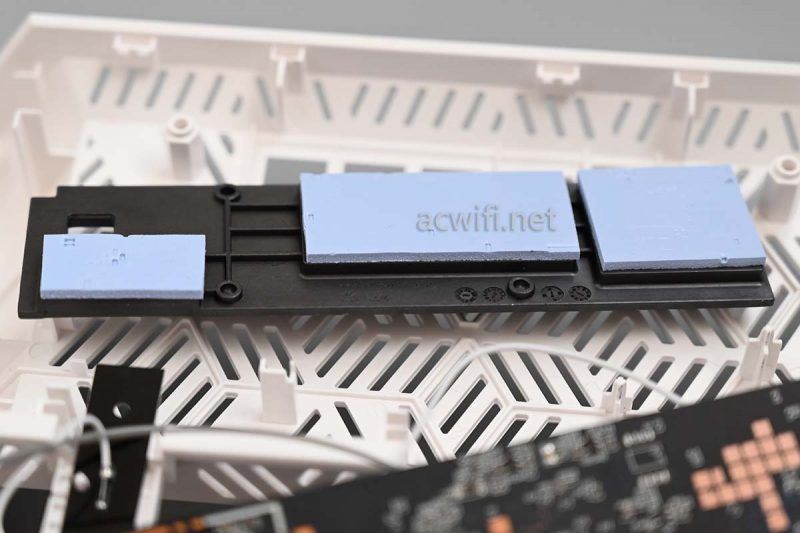

散熱器是固定在機身背面，利用主板的下壓力壓緊,，沒有固定螺絲,，因?yàn)橛休^大的導熱硅脂墊片，所以要用力才能分開散熱器：
這里能看見網口,，所以我定義為主板正面,。

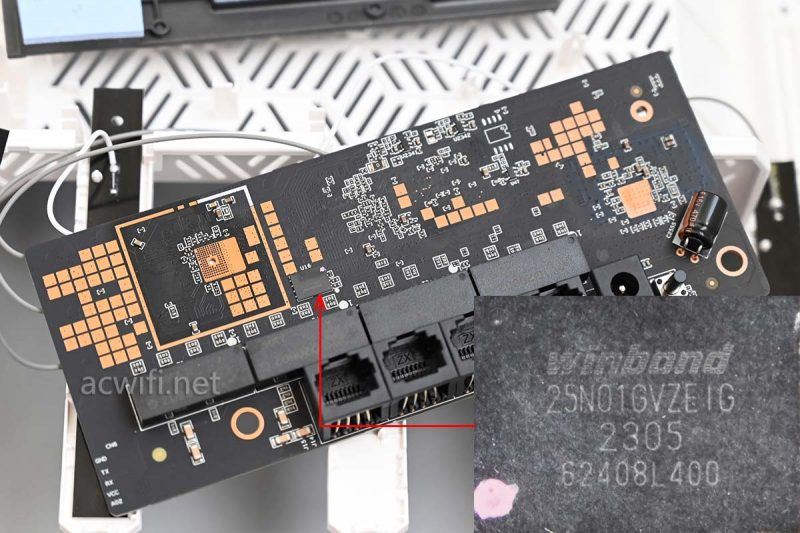

主板正面有一顆閃存芯片，型號是W25N01GVZEIG,，容量128MB：

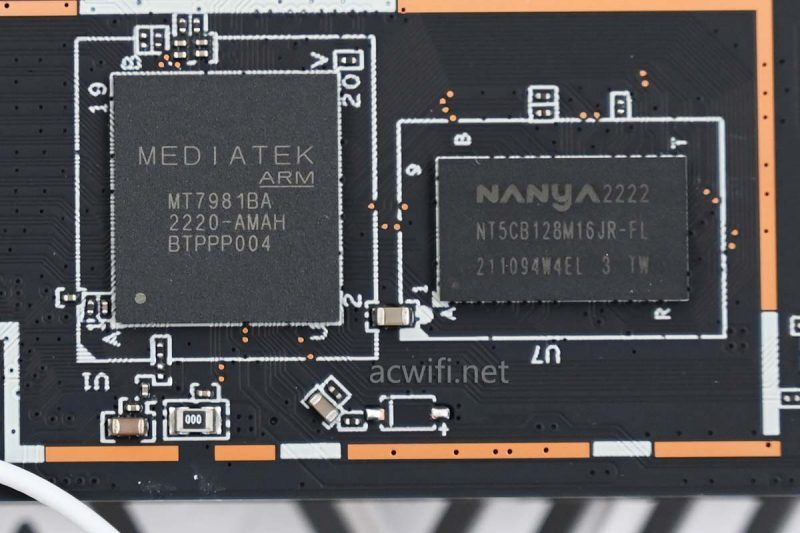

在散熱器覆蓋的位置有一些地方做了覆銅處理,，增加主板與散熱器之間的導熱率。,、好了,，翻過來看主板正面，先看處理器吧,，H3C NX30 Pro 的CPU型號是MT7981B,，雙頻A53，頻率1.3GHz,。它的旁邊有顆內存芯片,，型號是NT5CB128M16JR-FL，DDR3,，容量256MB,，
MT7981B還集成了2.4G和5G的無線MAC和無線基帶，所以,，再外接一顆無線射頻（RF）芯片就可以了,。

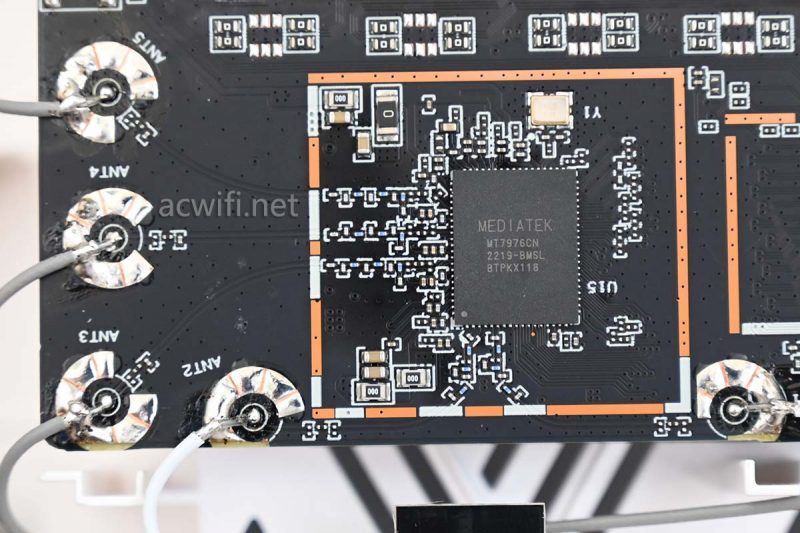

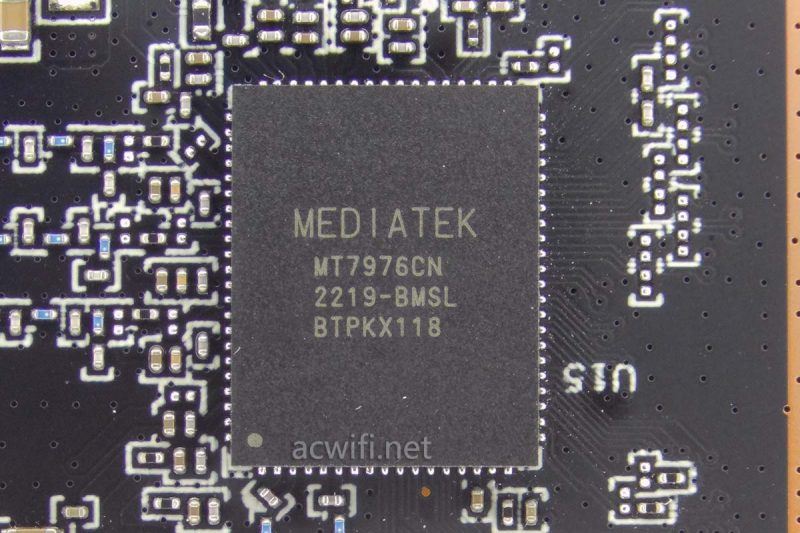

無線RF芯片的型號是MT7976CN (我簡稱MT7976C)。
”MT7976“系列芯片的特點是5G用3T3R來實現2x2MIMO,，理論上比普通的2T2R信號好點,，實際上也是如此；2.4G支持2T2R,，2x2MIMO,。
5G最高速率2402Mbps，2.4G最高速率574Mbps,，因此這款路由器的無線規格是AX3000,。
2.4G和4G均采用了MT7976C內部集成的FEM,。
MT7981B沒有集成交換芯片，所以外接了一顆MT7531AE：
MT7981B與MT7531AE用HSGMII（2.5Gbps）連接,。
至此,，這款H3C NX30 Pro拆機完成了：
MT7981B這個CPU用了12nm制程，本身發熱不大,，看待機功率也知道,，才4.7W，在朝向散熱孔的一面放一片散熱器也足夠了,。

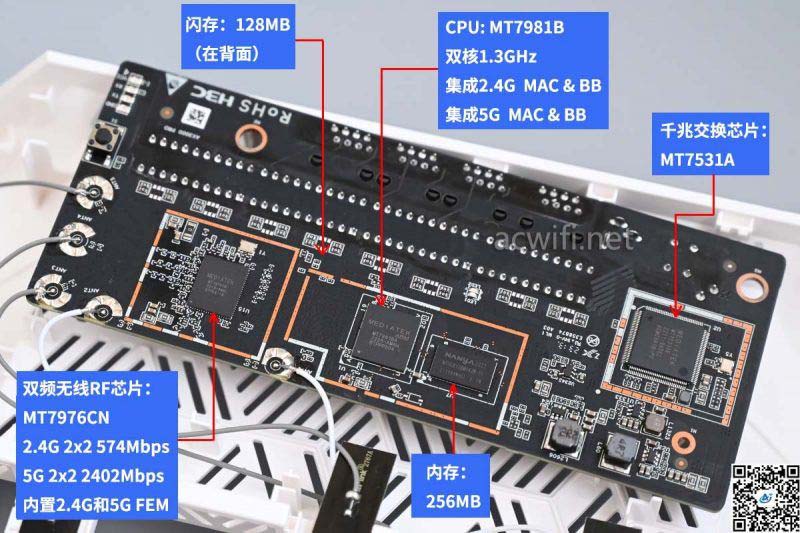

H3C NX30 Pro的所有芯片型號匯總圖如下：
默認支持802.11k和802.11v：
默認支持波束成形,，但默認不支持MU-MIMO：（在無線設置里的選項默認沒勾選，選上即可支持 ）
二,、小包轉發性能測試

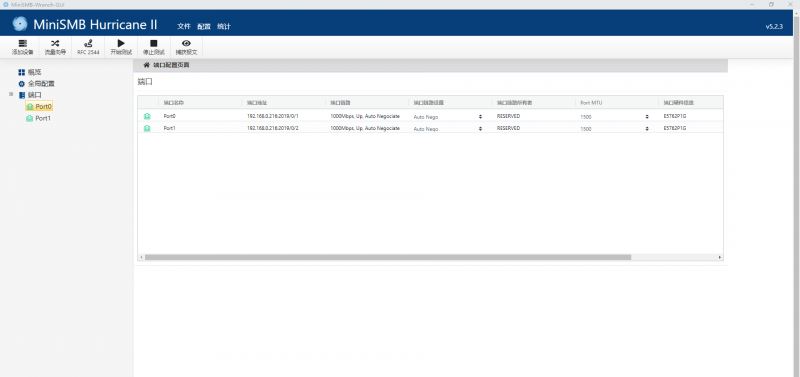

簡單用MiniSMB Hurricane II測試一下小包轉發率,。
H3C NX30 Pro的WAN口和LAN口分別接到測試儀的兩個網口。實測結果是1.481Mpps,，小包可以跑滿：
三,、無線信號強度測試

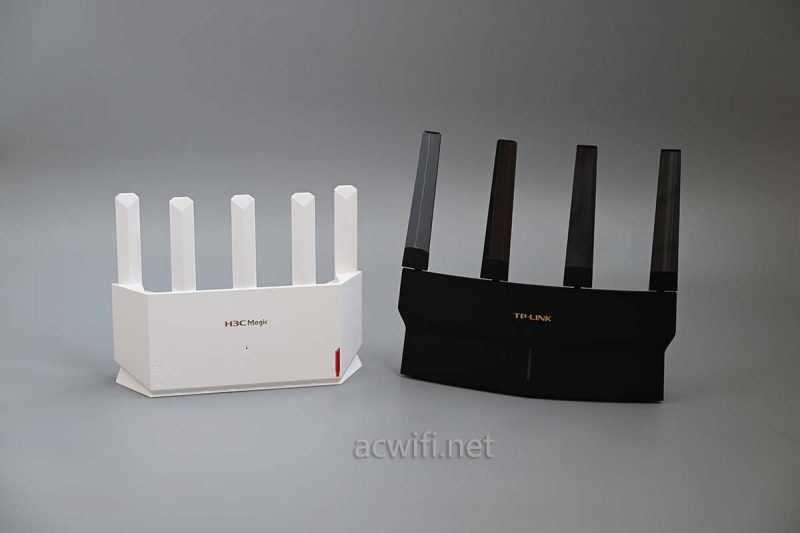

拿一款同樣是MTK芯片方案的XDR3030來做測試對比，而且兩款都是立式的機身和天線,，外形也較相近：

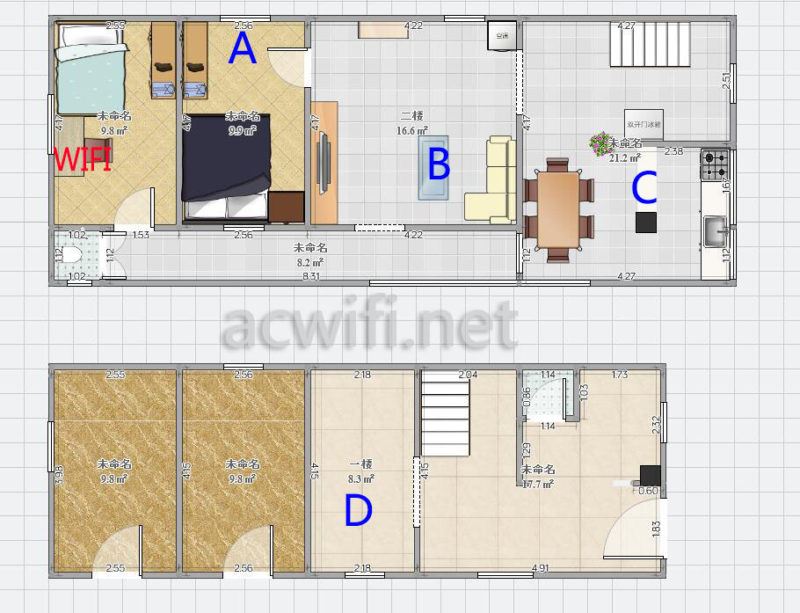

兩臺無線路由器均放在下圖中的”WIFI“位置,，用裝有AX200無線網卡的電腦分別放在下圖中的A、B,、C,、D四個位置：
每個位置每個SSID記錄無線信號強度3分鐘。兩臺無線路由器均設置的2.4G和5G信道分別為10和44,。
由于H3C NX30 Pro的MU-MIMO默認沒有開啟,，所以XDR3030的MU-MIMO也不開啟，本篇所有無線測試均是這個參數,。

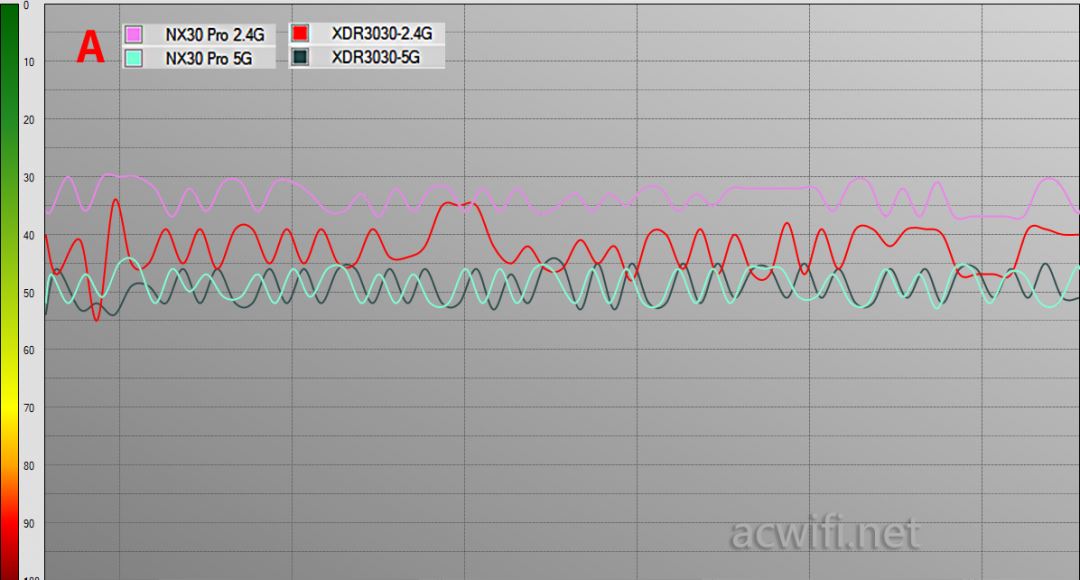

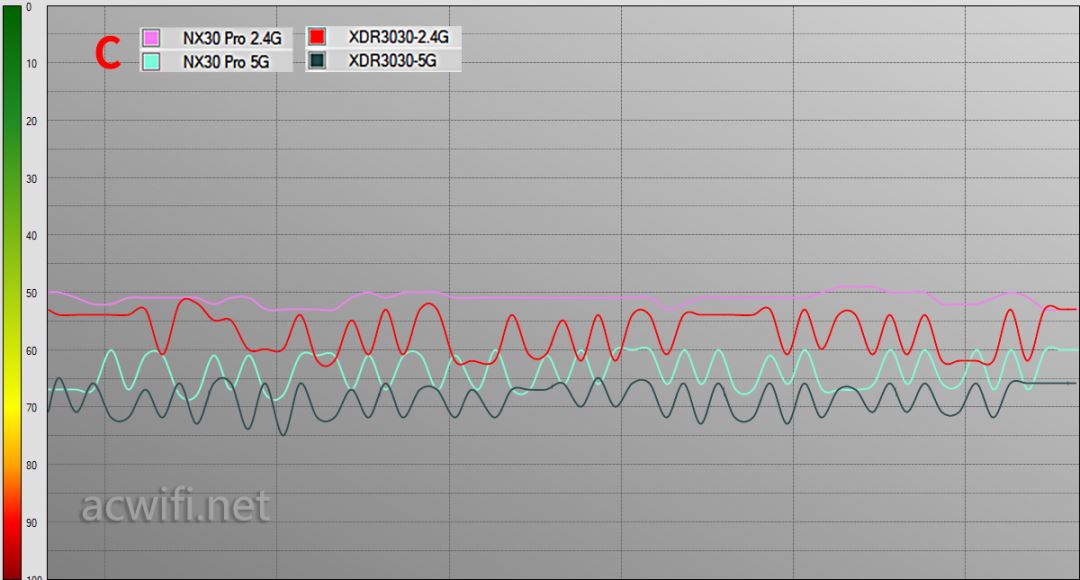

結果如下：
在隔了一墻的A點位置里,，H3C NX30 Pro的2.4G信號強度比XDR3030強一點，而5G無線信號強度一樣,；

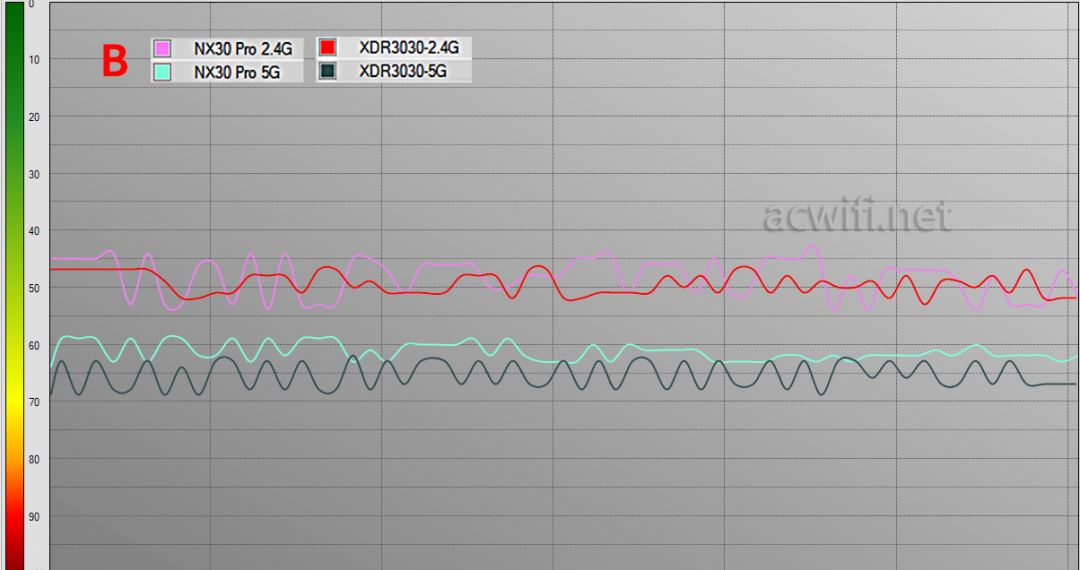

在隔了兩墻的B點位置里，兩者的2.4G信號差不多,，5G信號是H3C NX30 Pro強一點點,；
在直線距離11米遠的C點位置里，2.4G和5G的信號跟在B點的情況差不多,；
最后D點位置了,，這是隔了一層樓板的一樓，5G信號差不多,，2.4G信號是H3C NX30 Pro強點,。
總的來說2.4G是H3C NX30 Pro強點,，5G信號差別不大。
接下來測試一下無線速度,。
四,、無線傳輸速度測試
測試位置跟前面的一致，測速會加入多臺不同無線終端,，如下圖：
測試的時候天線都是垂直于地面,，天線的振子是高于鐵機箱，因此,，不會讓機箱本身影響無線的360度接收,。這小機箱雖然簡陋，但都是經過我精心挑選后留下來的,，已經絕版了,，所以提前裝了多一倍的數量。
目的：減少誤差,。

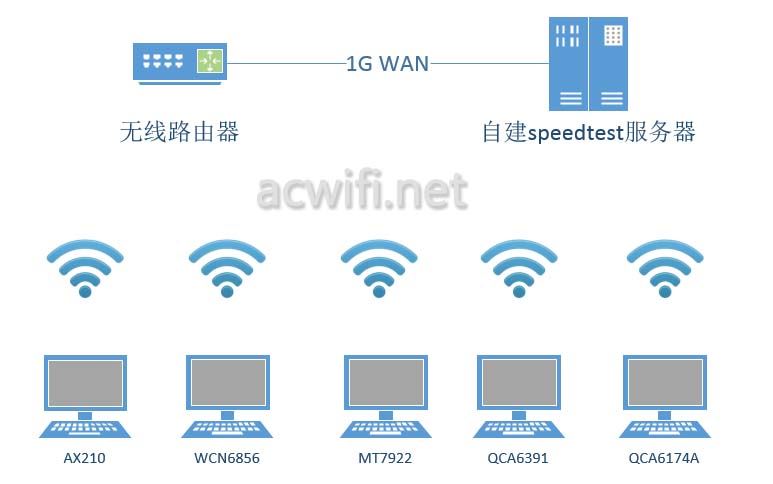

測試方式,，采用自建speedtest服務器的方式，連接路由器的WAN口,，用靜態IP上網的方式連接speedtest測速服務器,，所以這一項測的是wan to wlan，模擬上網速度,。各設備連接示意圖如下：
連續測速6次,，再取平均值做參考對比。2.4G只測速兩個位置C和D點,。
1,、用AX210無線網卡測速

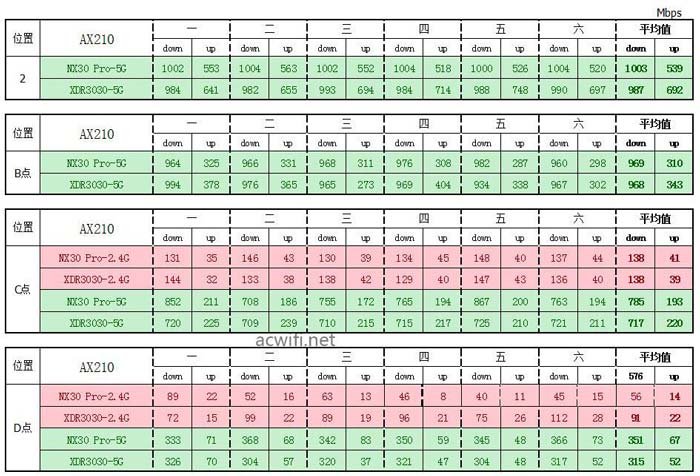

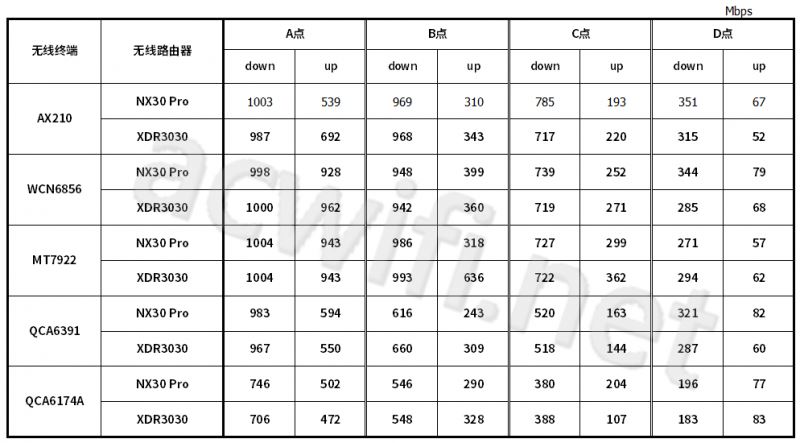

所有結果婁下表格：

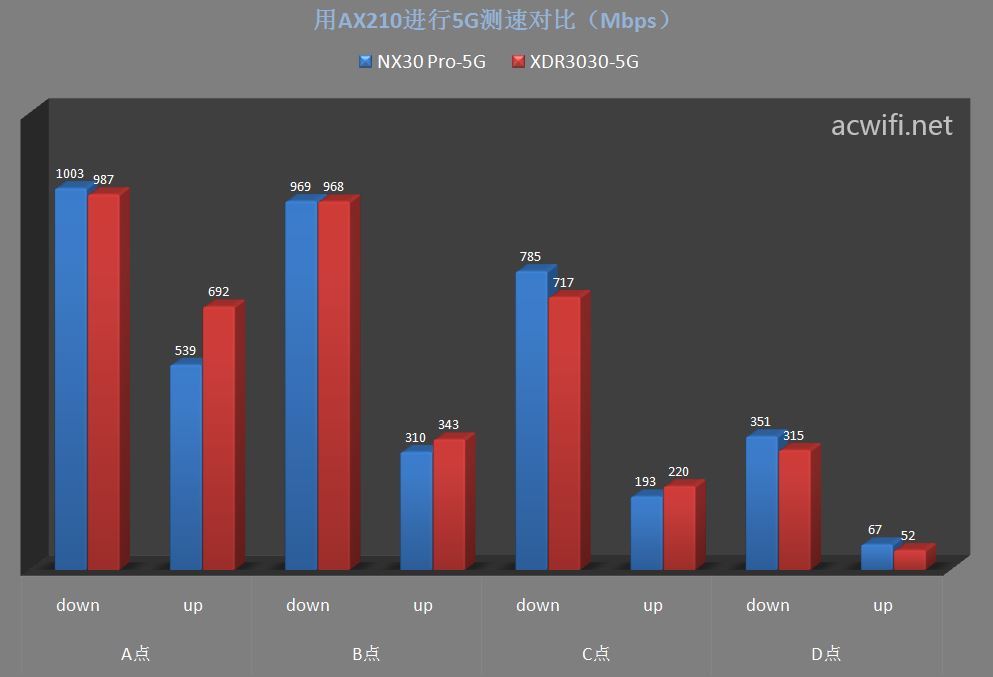

5G平均值：
在A和B點位置的5G速度差不多，在C和D點位置,，XDR3030好一點點,。

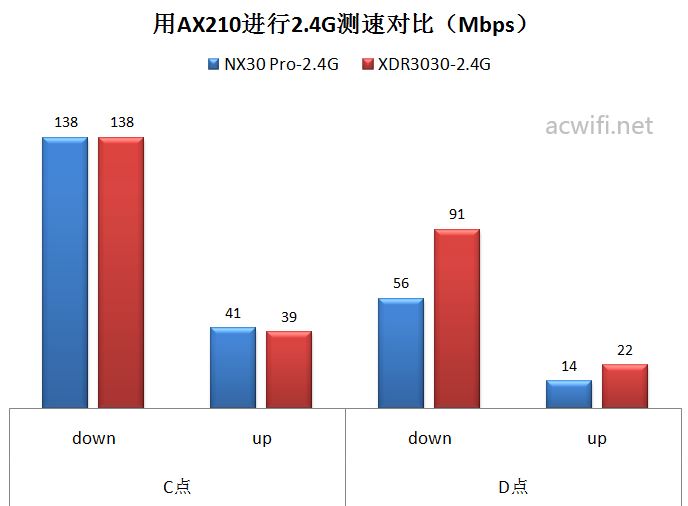

2.4G平均速度如下：
在C點一致，在D點位置,，XDR3030快,。
2、用WCN6856無線網卡測速

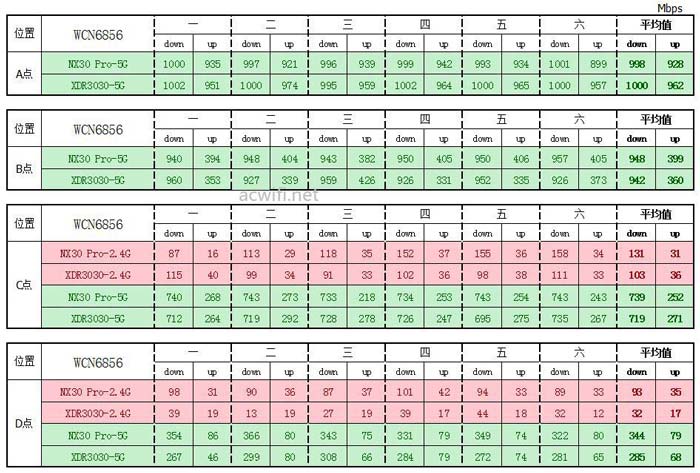

所有結果如下表格：

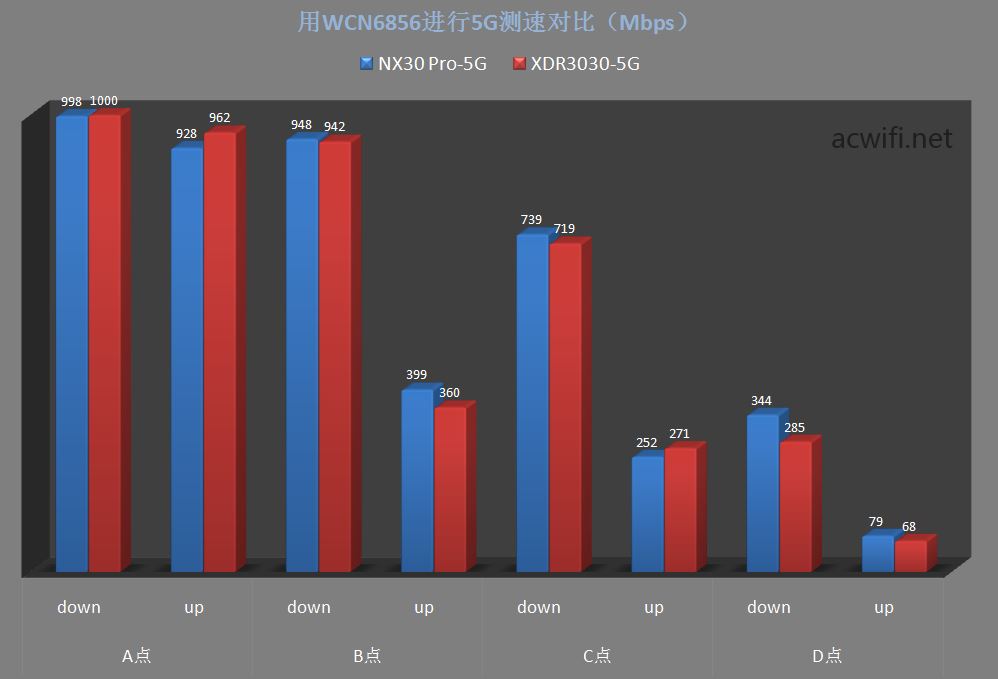

5G平均速度如下：
同一樓層的三個位置差不多,，在樓下D點位置H3C N30 Pro快一些,。
2.4G平均速度：
兩個位置均是H3C NX30 Pro快。

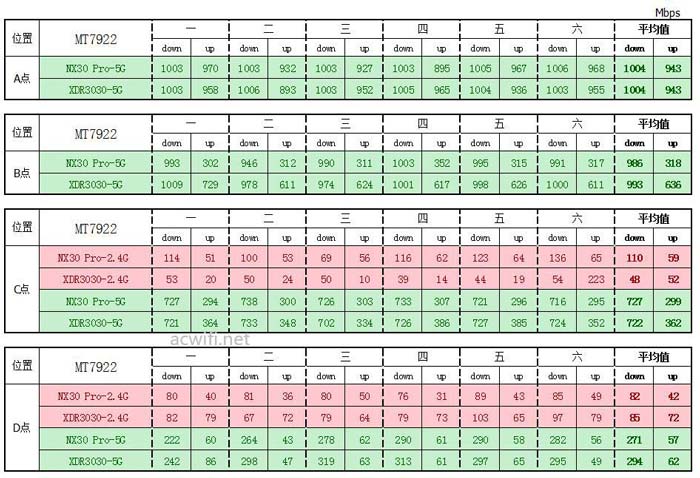

3,、用MT7922無線網卡測速
所有結果如下表格：

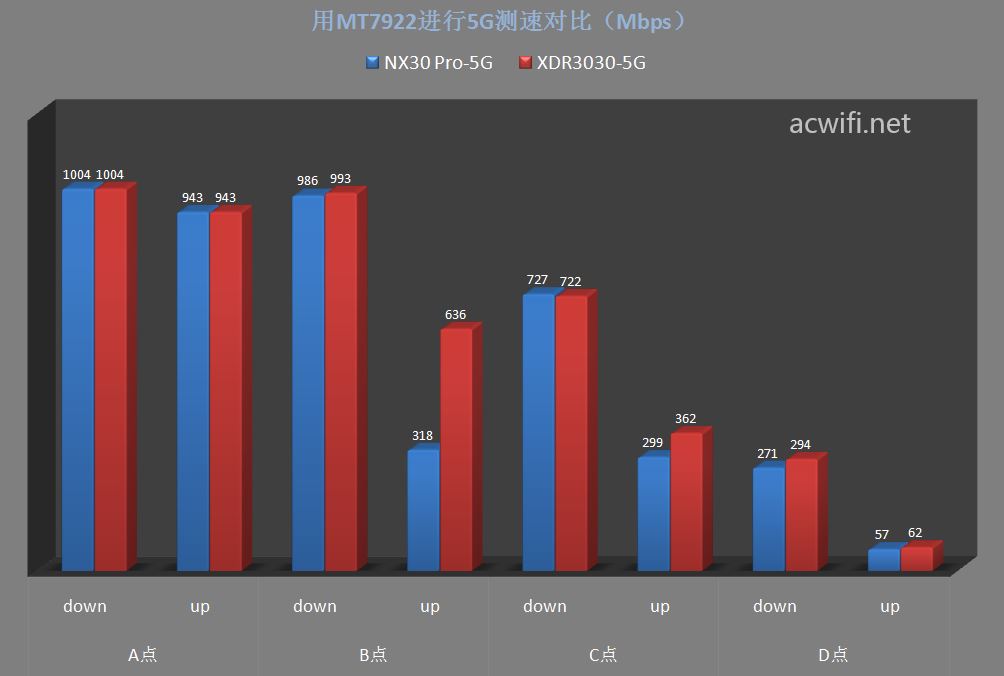

5G平均速度如下圖：
四個位置都差不多,，上行速度是XDR3030好些。
2.4G平均速度如下：
樓下D點位置差不多，C點位置是H3C NX30 Pro快,。
4,、用QCA6391無線網卡測速
所有結果如下表格：

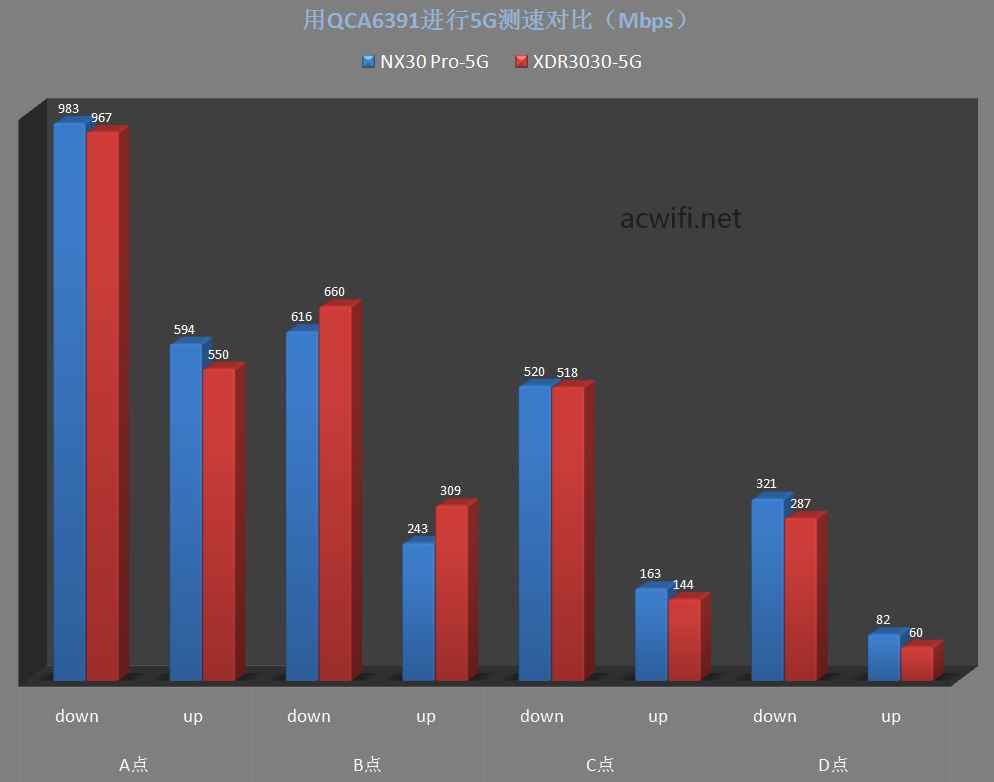

5G平均速度如下：
QCA6391只支持到80MHz頻寬，所以在B點的速度達不到900以上了,。B點速度下行和上行速度均是XDR3030快,，在C點差不多，D點是H3CNX30 Pro快一些,。

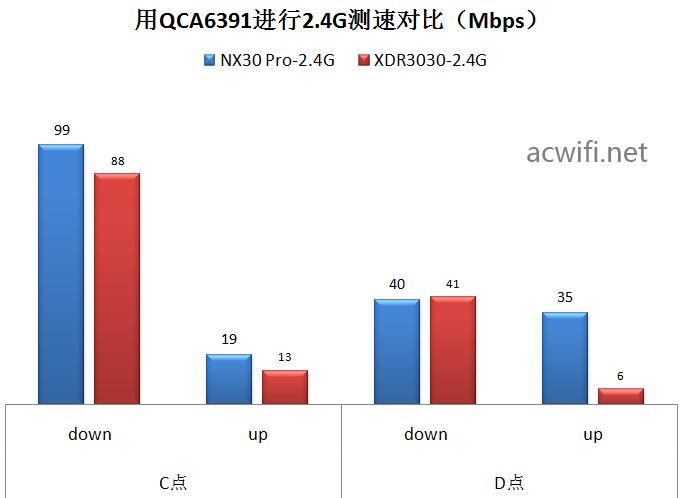

2.4G平均速度：
C點位置是H3C NX30 Pro快,，D點下行速度差不多，上行速度XDR3030差點,。

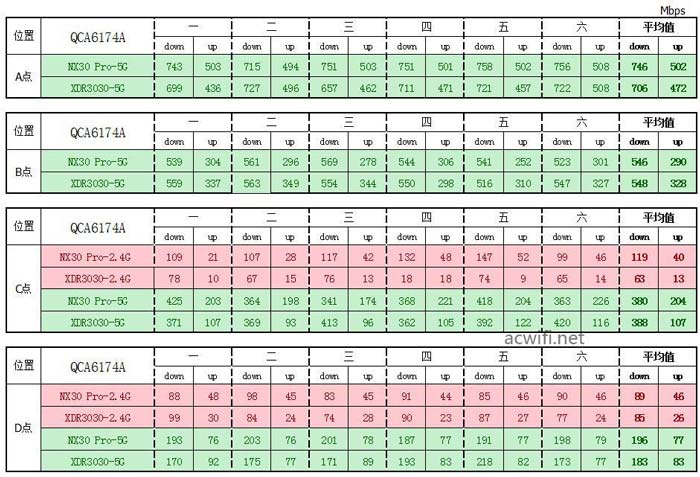

5,、用QCA6174A無線網卡測速
所有結果如下表格：

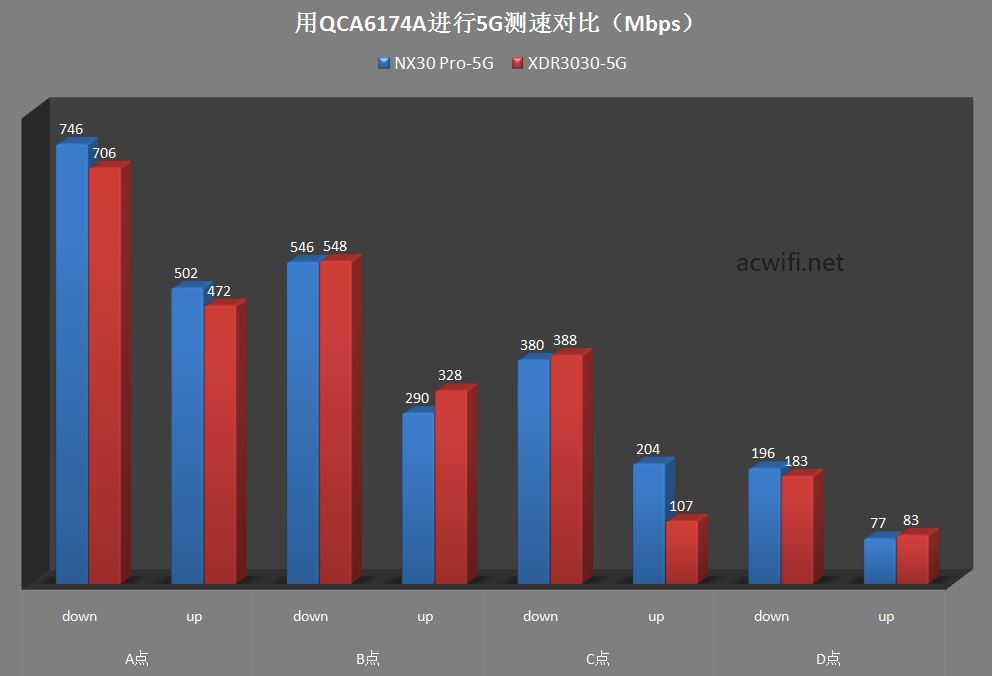

5G平均速度如下：
5G平均速度差不多。

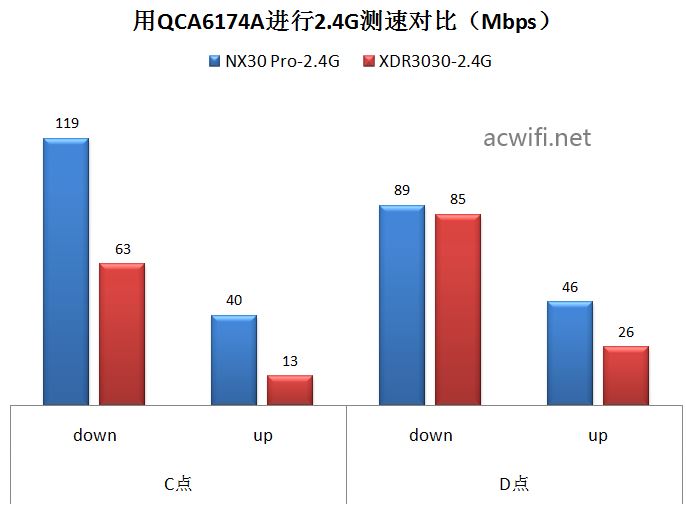

2.4G平均速度如下：
在樓下D點位置差不多,，在C點位置是H3C NX30 Pro快,。
下面匯總一下各位置各無線終端的無線平均速度。
5G所有平均值如下圖：
我把相差在2%內的數值定儀為誤差,，不作比較,。

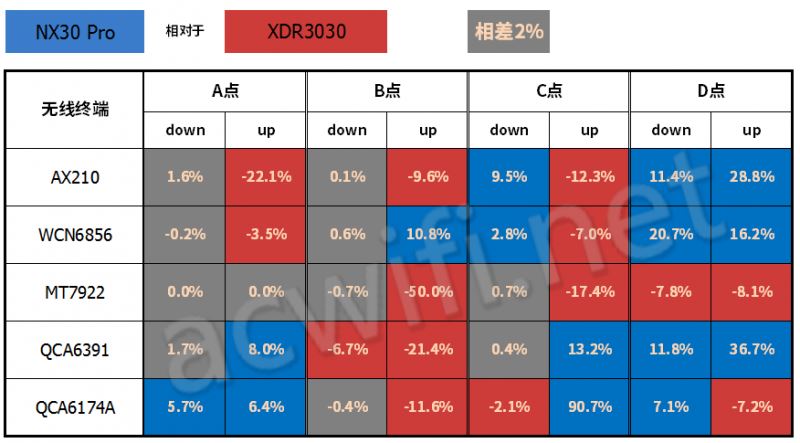

兩者相差值情況如下圖表：
紅色和藍的數量差不多，在B點位置,，紅色塊（XDR3030）多一些,，在樓下D點位置，藍色塊（H3C NX30 Pro）多一些,。
以下是2.4G的所有位置所有終端的結果：

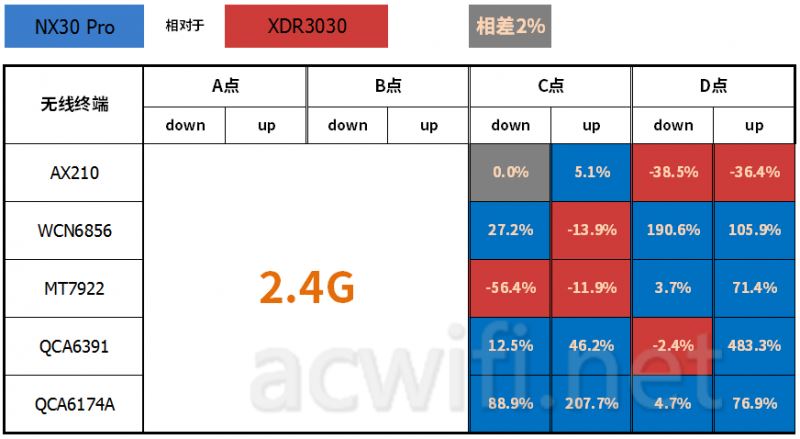

相比圖如下：
2.4G平均速度,，綜合來看是藍色快多，即H3 NX30 Pro的表現要好點,。
五,、智能家居帶機量測試
此項測試使用50個智能插座接入2.4G Wi-Fi，看能不能短時間全部連接上,，一個不落下,，且還能同時控制開/關操作。

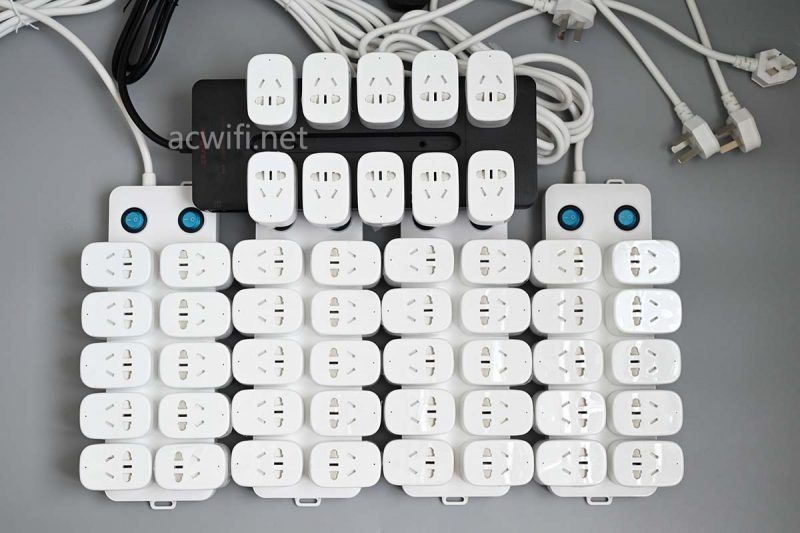

合照如下：
你們家的智能家居設備數量一共有幾個呢,？智能射燈筒燈都30個了,？？,？

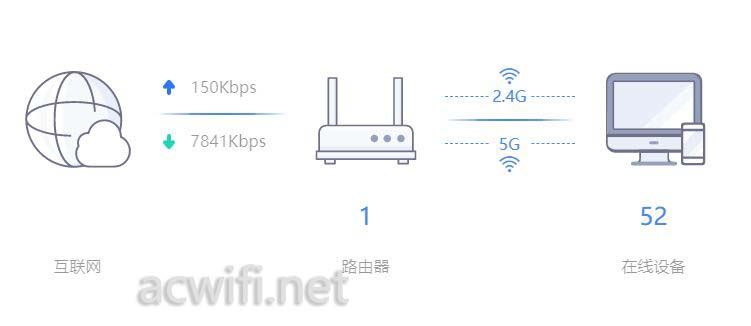

智能插座之前已經連接過acwifi這個ssid,，所以把H3C NX30 Pro的2.4G名稱改為“acwifi”，之后把5個線排插上電,，不到半分鐘時間50個全部連接上了,。在系統界面里面顯示一共有52個已經連接，其中有2個是電腦,。

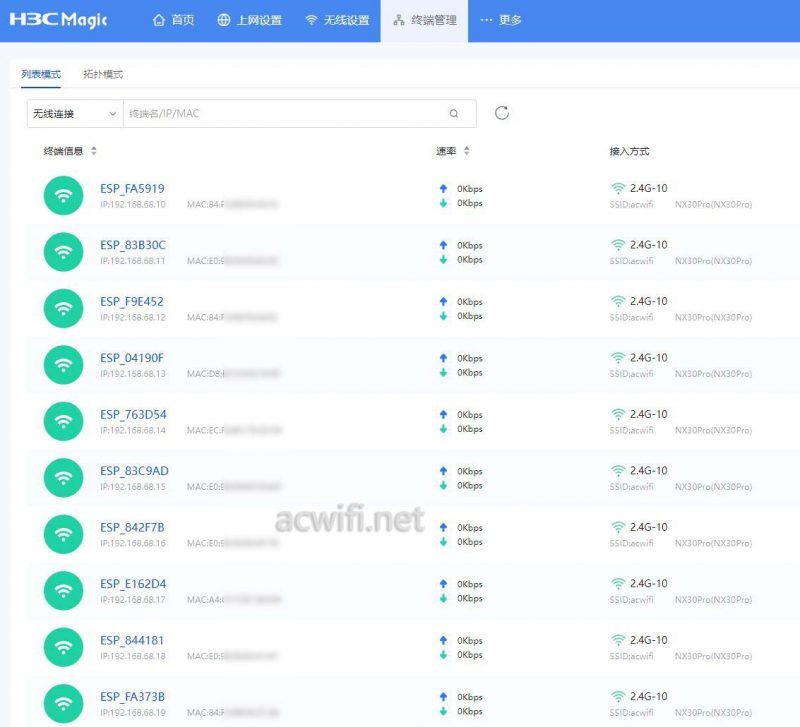

連接設備列表：
同時控制50個插座的通電開關,，全部反應靈敏。
六,、系統功能

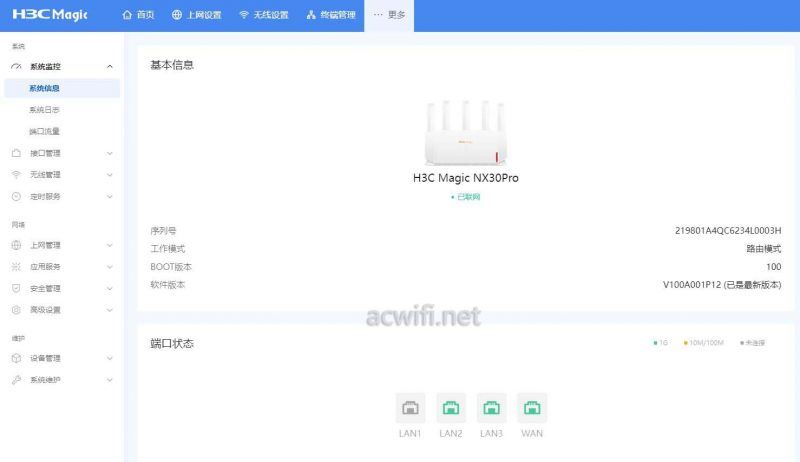

WEB界面：

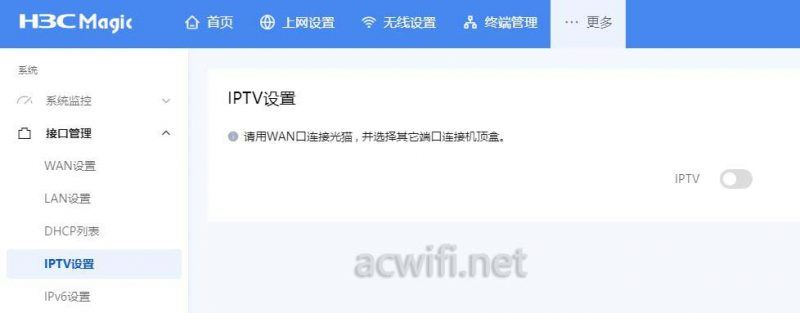

有IPTV功能：

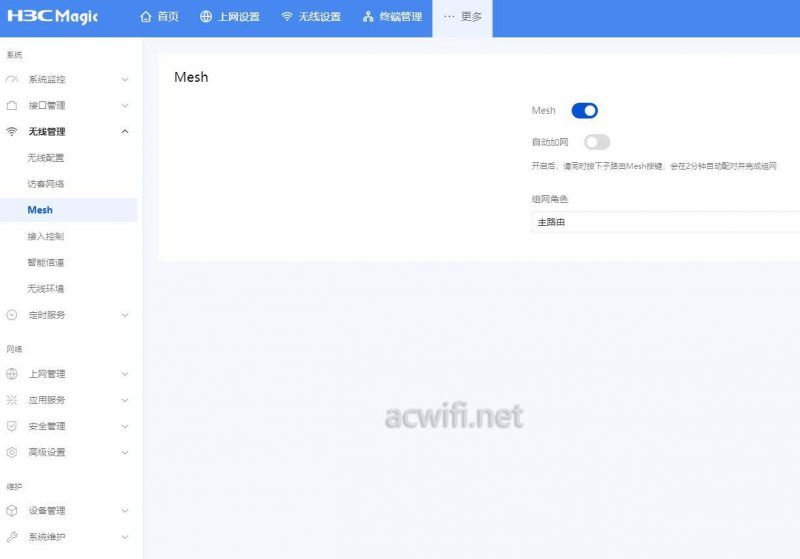

MESH選項：

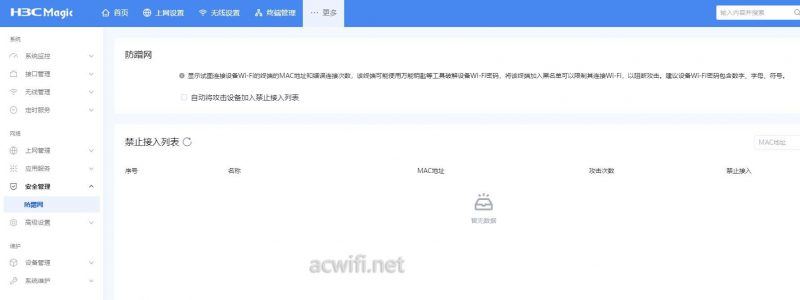

防蹭網設置：

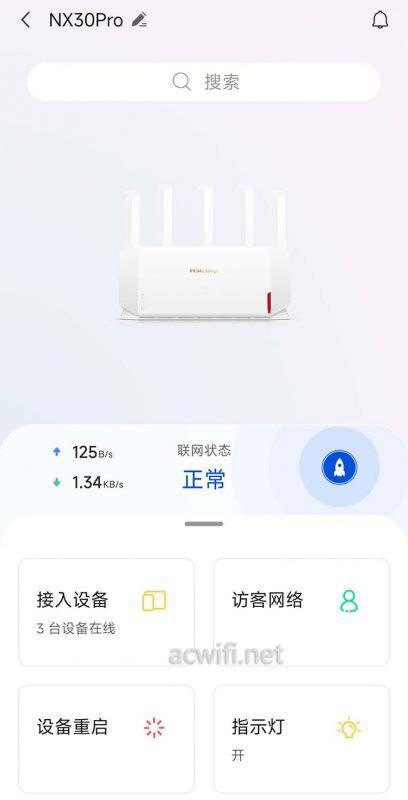

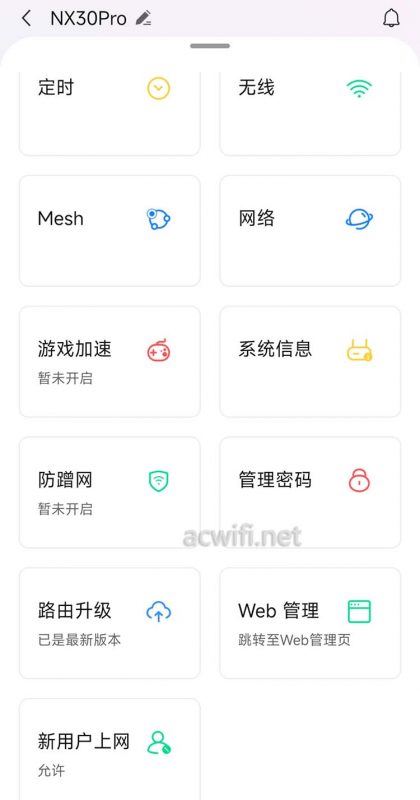

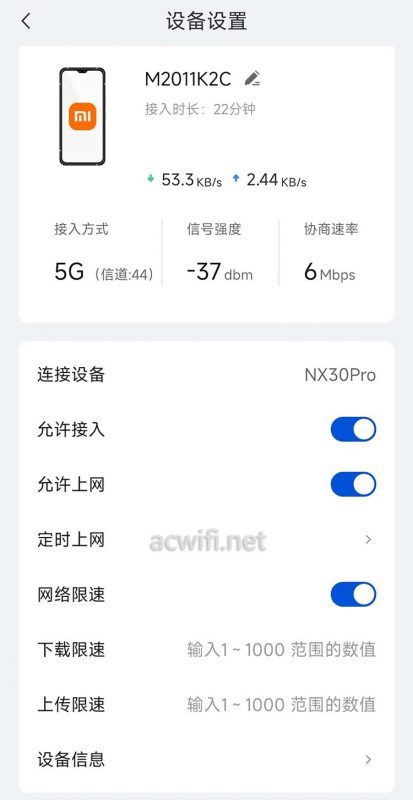

手機APP界面：
往下拉,，顯示余下的設置項：
可以控制連接設備的上網時間和上網速度，也可以直接禁止上網：

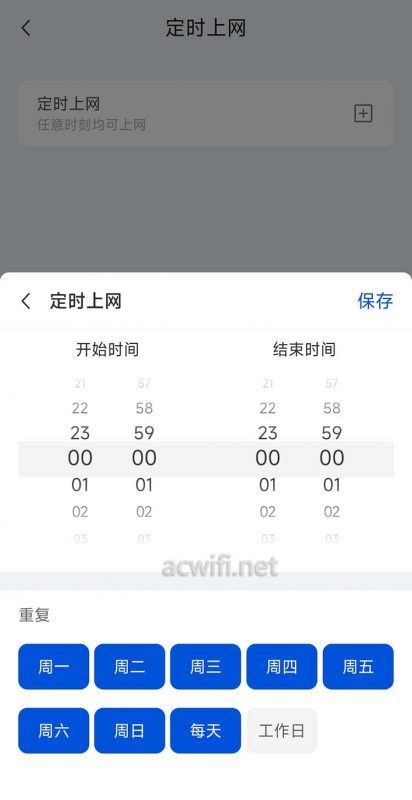

可以添加多條定時：
七,、總結
H3C NX30 Pro采用聯發科的MT7981B+MT7976C芯片方案,，功耗比較低，5G信號不錯,。在某多多上甚至上有149元的華三NX30 Pro,，如果你近期家里需要升級路由器的話，可以趁首發沖一波新華三NX30 Pro路由器,。
