正壓好還是負壓好?

    什么是風道,？其實簡單的來說就是空氣在電腦機箱內流動的通道,，包含有流動方向和風量兩個要素。而其原理也十分簡單,，對于機箱來說,，無非就是將硬件發出的熱量排出機箱外，再把外界的冷空氣補充進來,，從而形成一個散熱的循環,。

    我們都知道，機箱風道的形成主要依賴機箱風扇,，它使機箱內的空氣流動形成一個規則而穩定的路線,，說晦澀一點，就是風扇產生的氣流壓力導致了空氣的定向流動,。那么根據風扇發射氣流的方向,，氣流壓力又有正壓和負壓之分。而目前對于正負壓散熱優劣,，一直都在爭論不休,。

    然而對于我們普通用戶說，無論是正壓也好,，負壓也罷,，問題是我們怎么才能用好機箱,，怎么才能機箱達到最佳的散熱效果？這才是關鍵,，無論是理論基礎多么雄厚,，道理講得頭頭是道。但是一切還是得從實際出發,，小平同志講得好,，“實踐是檢驗真理的唯一方法。”

    那么對于一款市場上的主流機箱產品,，我們怎么來搭配風扇,，怎么來選擇正、負壓差,，來為機箱進行散熱呢？因此我們從市場上找來一款,，目前正在熱銷的機箱“雷諾塔G2”,，作為示例來跟大家一起探討一下這個話題。



---

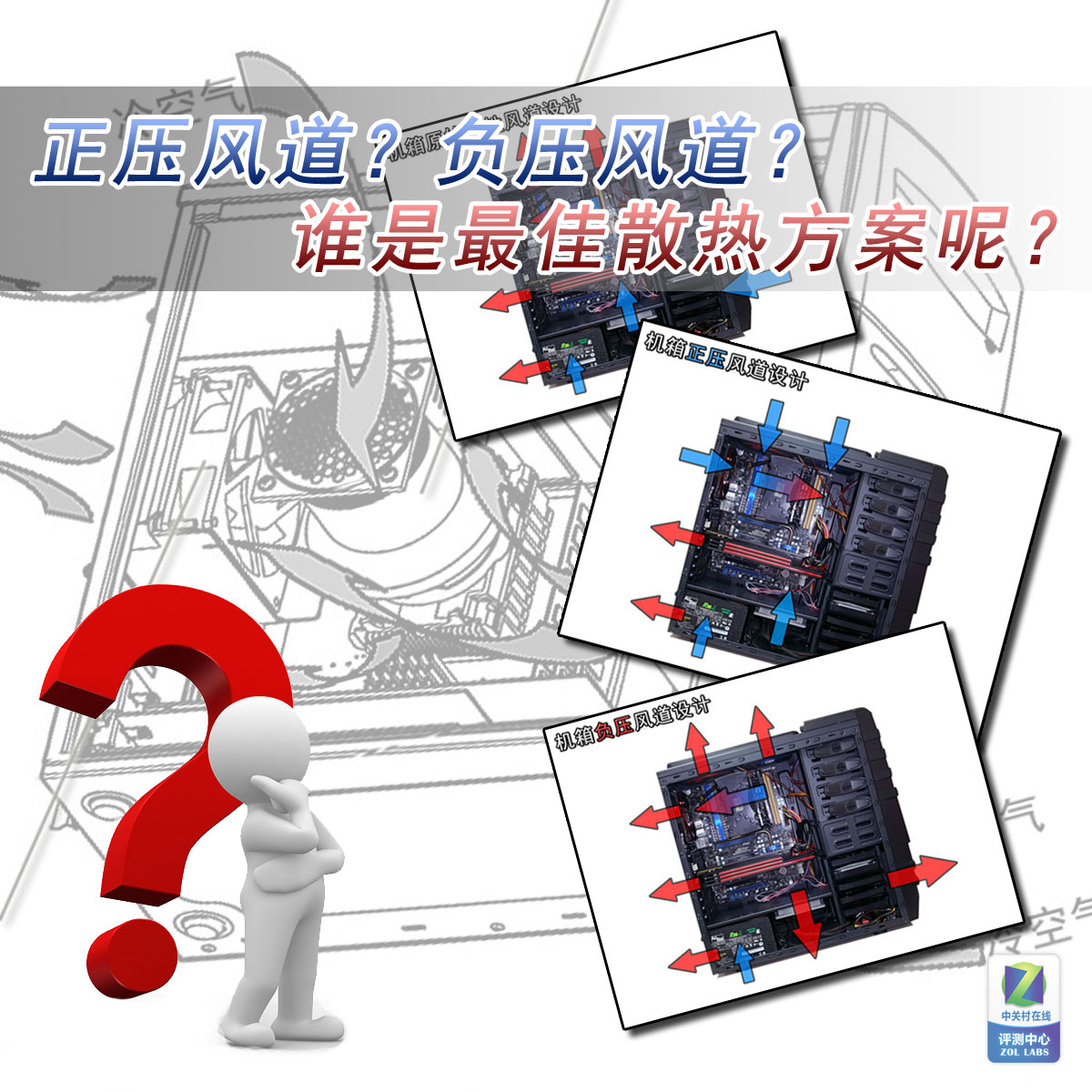

什么是正,、負壓散熱機箱,？





    實際上，根據機箱內氣壓變化用來輔助機箱散熱風道的方式有三種,，分為均壓風道,、正壓風道和負壓風道。

● 均壓風道常見于主流機箱

　　當風扇向機箱內部發射氣流,，可以讓機箱內部氣壓升高,，稱之為正壓；相反,，當風扇抽取機箱內空氣向外部發射,，令機箱內氣壓下降，便稱為負壓,。當機箱前后各安裝一枚正壓和負壓的風扇,，假設風壓一致或差別不大，正負壓相互抵消,，那么實際上機箱內的壓力與外界幾乎沒有區別,，可稱為均壓。（如下圖）

常見的均壓水平風道

　　這種均壓風道如今已在許多中低端機箱中應用,，它的風道類型與機箱結構具有良好的兼容性，它產生的氣流路徑很容易跟傳統架構吻合,，設計難度低,。由于壓力內外均衡,，均壓風道通常不會產生其它效應，但是確實簡單有效,。

    需要說明的是,，均壓風道并非僅存在于上置電源機箱中，在部分機箱后部只有一個風扇位的機箱來說,，這同樣是一個均壓風道機箱,。

● 負壓風道覆蓋高低端兩極

　　有一些小型機箱，相對傳統機箱而言架構變動較大,，內部布局緊湊,，所以不能保證同時在恰當?shù)奈恢脫碛羞M氣和排氣風扇，設計者往往優先考慮保留排氣風扇,，能讓機箱內的熱氣更快地排放出去,，這樣便導致了負壓的產生。這種只有排氣風扇的機箱是純粹的負壓風道機箱,。

純粹的負壓風道只有排氣風扇

　　而很多專為高端硬件玩家設計的機箱，它們要考慮到高發熱量的高端硬件,，為了能將那些致命的熱量更快地釋放出去,，需要在均壓風道的基礎上對排氣力量做進一步加強。于是我們經常見到高端機箱里只有一個進氣風扇,，但是卻有更多的排氣風扇,，它們或在機箱后部，活在機箱頂部,。

其它類型的負壓風道

其它類型的負壓風道

　　更多的排氣風扇產生的負壓絕對值大于單一進氣風扇的正壓,，因此整體機箱內壓力還是呈現為負壓,，這可看做第二類負壓機箱風道。它最大的優點是針對機箱內的高熱區域添加額外的排氣風扇,，能顯著減少硬件熱量在機箱內停留的時間,。因此，目前絕大機箱產品都采用這樣的負壓式風道設計,。

● 正壓風道機箱非主流

　　正壓,，顧名思義，就是讓機箱只有進氣沒有排氣,，或是進氣量明顯大于排氣量,，致使機箱內氣壓大于外部環境。事實上這種風道并非第一次被提及，早先散熱資深人士就對此做過評價,，由于其不能在第一時間將熱量直接垂直風道,、排出機箱外而被詬病。因此采用正壓風道設計的機箱并不多見,，也僅僅存在一些垂直風道或者臥式HTPC機箱產品中,。

正壓風道

    不過由于正壓風道機箱內部壓力大于外部環境,，空氣只會從機箱網孔縫隙中溢出,，只要電腦在運轉，風扇在轉動,，灰塵便幾乎沒有機會通過這些渠道進入,，唯一的途徑是往機箱內施加正壓的風扇。也就是說,，若為所有進氣風扇窗口做好嚴密的濾塵措施,，便能有效防止機箱內積塵。用更便于理解的話說,，負壓機箱四面受敵,，防范難免疏漏，而正壓機箱是將敵人置于一個方向上集中防范,，只要用戶勤于更換風扇濾塵網，理論上正壓風道確實是個十分巧妙的防塵方案,。

    雖然前面我們講述了一大堆的理論基礎,，但是實際上應用上會出現什么樣的結果誰也不知道，因此對于理論性的東西,，還得需要實踐來證明,。為了驗證機箱正壓與負壓之間的區別，以及如何合理搭配風扇,，我們使用了一款目前最主流的機箱產品雷諾塔G2,，由于這款機箱具有相當?shù)钠占靶裕詼y試之后的結果也會具有相當?shù)钠毡樾?。也更能說明問題,。



    首先我們先來簡單的了解一下，這款雷諾塔G2機箱,。

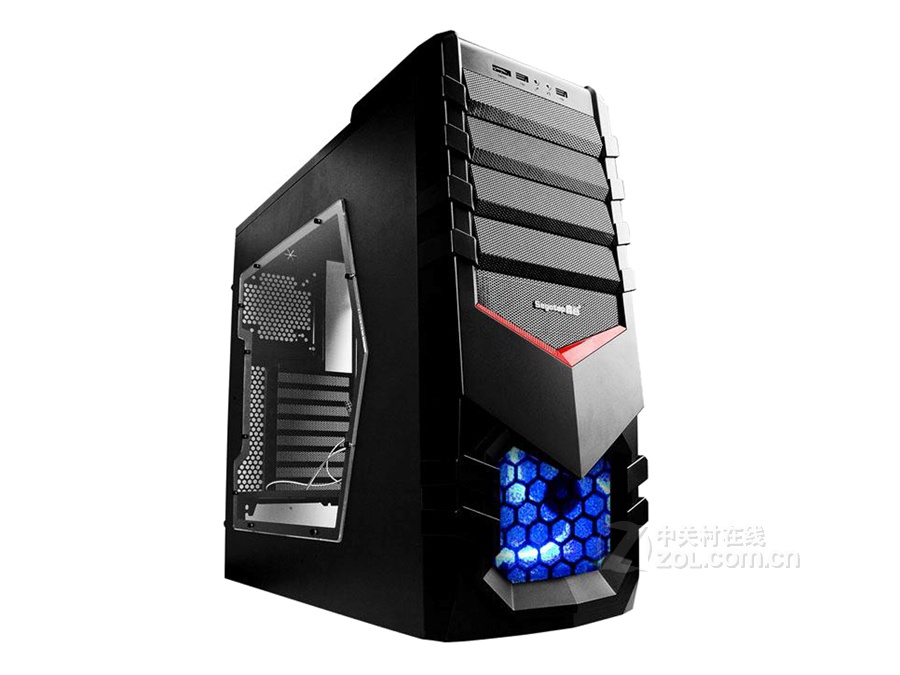

雷諾塔G2機箱

    這款雷諾塔G2機箱,，是繼鑫谷推出雷諾塔系列之后的又一款新品。這款機箱不僅延續了雷諾塔系列整體的外觀風格和功能設計,，而且還引入了透明側板的設計,。

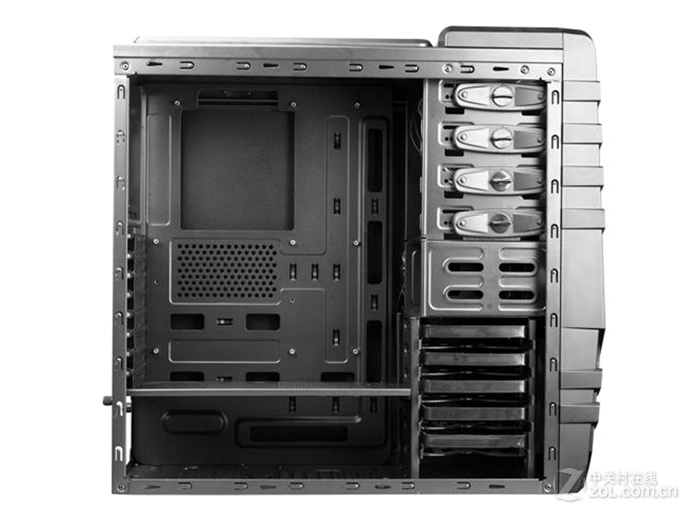

機箱內部結構

    機箱設計有8個PCI擴展槽，并且支持10孔的背板走線設計，另外在機箱電源位設計有一個擋板將電源與板卡區域分隔,，形成獨立風道設計,。同時，為了滿足進風量,，機箱底部以及擋板處設有風扇孔位,。

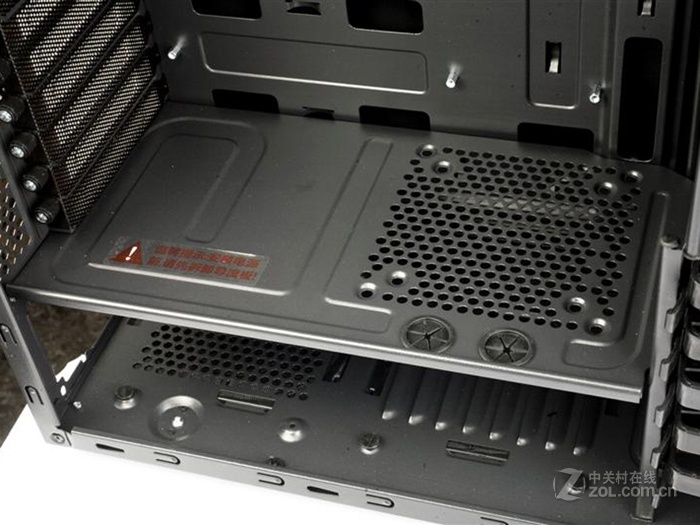

導流板

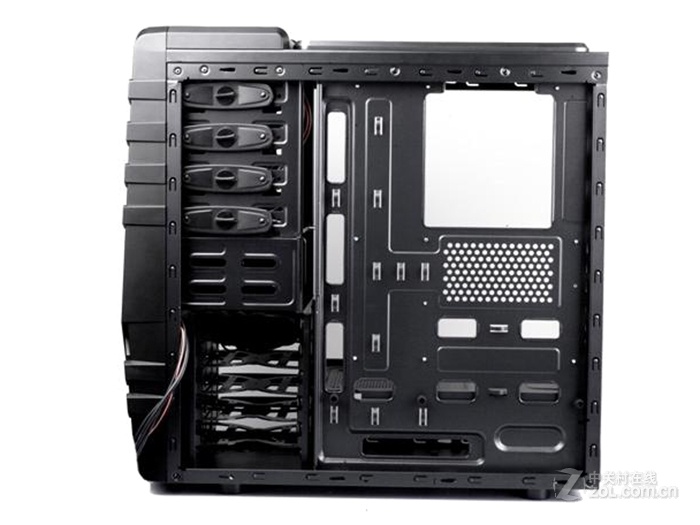

機箱背板10個理線孔

雷諾塔G2機箱的風道設計

    由于機箱采用封閉的透明側板設計，因此讓機箱構成了水平風道系統,，不過由于機箱前部僅提供一個進風位置,，并不能完全發揮水平風道的作用，因此必然會對機箱內部的散熱效果造成一定的影響,。所以,，為了保證機箱內部通風量以及散熱要求，機箱內加入了導流板,，提高機箱內部的散熱效果,。

    從這款機箱的風道設計來說，是一個典型的“負壓風道”設計,，進風量遠遠小于出風量,，而這樣的設計也是目前比較主流的風道設計。那么這樣的風道設計,，真的適用于這樣的機箱么,？風扇如何搭配效果會更好呢？下面就進入我們的測試環節

---
